Plano de acabados: qué es, simbología y cómo leerlo

Plano de acabados: qué es, simbología y cómo leerlo

Un plano de acabados indica qué materiales y terminaciones se colocarán en los pisos, muros y plafones de un proyecto, y dónde empieza y termina cada uno. Relaciona las superficies dibujadas con claves, una leyenda y un cuadro de acabados para comunicar las decisiones de diseño a quienes presupuestan, suministran y ejecutan la obra.

Su utilidad depende de la precisión: decir «piso cerámico» deja preguntas abiertas sobre formato, modelo, colocación y encuentros. En esta guía aprenderás qué contiene, cómo interpretar su simbología y qué revisar antes de utilizarlo en obra. Si estás comenzando, consulta primero los elementos para leer un plano arquitectónico.

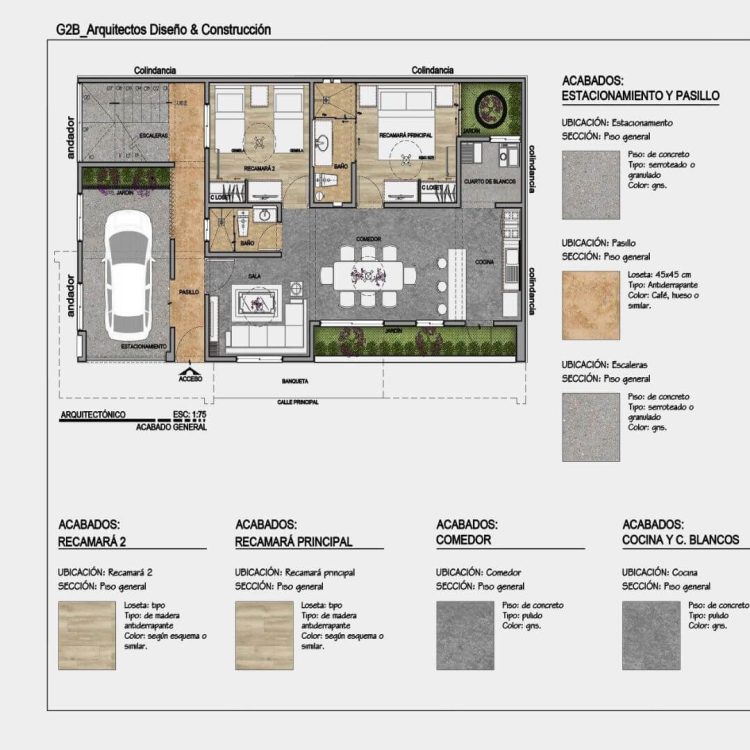

Planta de vivienda con acabados de pisos y muestras de materiales por espacio
Tabla de contenido

¿Qué es un plano de acabados?

Es parte de la documentación arquitectónica y representa la ubicación de los acabados mediante plantas, referencias y, cuando hace falta, alzados o detalles. La planta permite localizar el material; el cuadro explica su identificación y las especificaciones completan las condiciones de ejecución.

Conviene distinguir tres documentos: el plano arquitectónico organiza espacios y dimensiones; el plano de acabados localiza las terminaciones; y el cuadro de acabados reúne sus claves y características. Se complementan, pero una tabla aislada no siempre permite identificar en qué cara de un muro se aplica un material ni a qué altura termina.

¿Para qué sirve un plano de acabados?

Sirve para coordinar la selección de materiales, preparar cantidades y presupuestos, solicitar muestras y comprobar que lo instalado corresponde al proyecto aprobado. También facilita detectar cambios de nivel, transiciones entre revestimientos y encuentros con puertas, mobiliario fijo o instalaciones.

No garantiza por sí solo un resultado correcto: debe coincidir con las especificaciones, los detalles y la revisión vigente del proyecto. La sección 09 06 00 del Department of Veterans Affairs describe los planos de acabados como complemento del cuadro, especialmente para identificar patrones y puntos de inicio y terminación de los materiales. La referencia está enlazada al final.

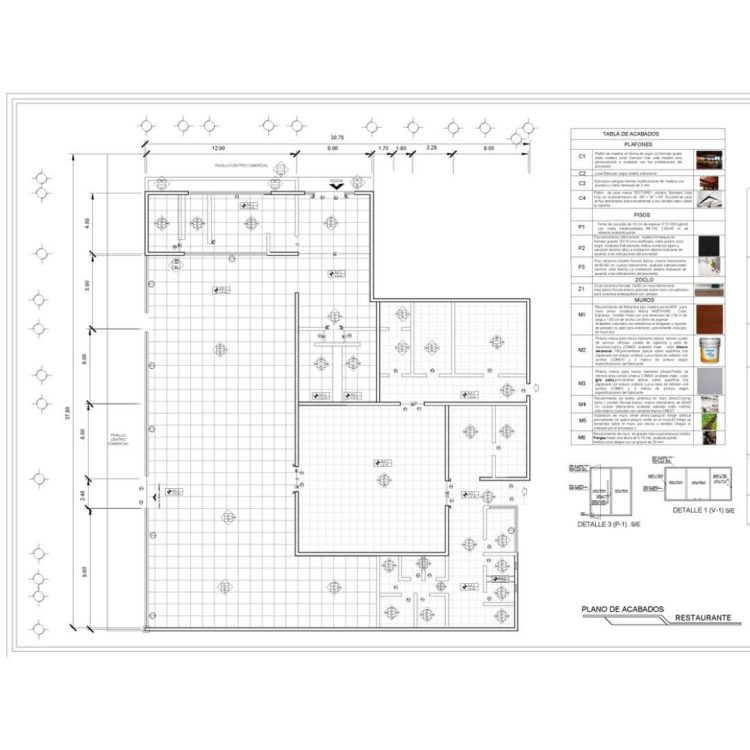

¿Qué debe contener un plano de acabados?

El contenido se ajusta a la escala y complejidad del proyecto. Para que otra persona pueda interpretar las decisiones sin adivinarlas, revisa estos elementos:

  • Identificación y control: nombre del proyecto, nivel, número de lámina, escala, fecha y revisión.
  • Base de ubicación: espacios identificados, ejes y cotas pertinentes para localizar cambios y límites.
  • Claves y leyenda: correspondencia inequívoca entre cada símbolo y el acabado indicado.
  • Cuadro de acabados: clave, superficie, material y datos de selección; según el alcance, modelo, formato, color, textura y referencia de especificación.
  • Representación de la colocación: orientación, despiece, arranques, cambios de material y referencias a detalles cuando sean necesarios.
  • Encuentros: zoclos, remates, juntas y transiciones cuya solución deba definirse.

Una descripción como «porcelanato gris» suele ser insuficiente para comprar o instalar. Si todavía no hay un producto aprobado, conviene identificar la selección pendiente y sus requisitos, en vez de presentar una decisión incompleta como definitiva.

Cómo leer un plano de acabados paso a paso

Lee la lámina junto con su leyenda, no a partir de una simbología memorizada. Puedes seguir esta secuencia y apoyarte en nuestra guía básica para la lectura de planos arquitectónicos:

  1. Comprueba la revisión. Verifica que el plano, el cuadro y los detalles pertenezcan a la documentación coordinada que se utilizará.
  2. Localiza el espacio y la superficie. Distingue piso, cada cara de muro, plafón y, si corresponde, exteriores.
  3. Relaciona la clave con la leyenda. Busca la descripción completa; no asumas que un número o una figura significa lo mismo en todos los proyectos.
  4. Sigue los límites del acabado. Revisa cambios de material, direcciones de colocación y referencias a alzados o detalles.
  5. Consulta las especificaciones. Confirma preparación del soporte, sistema de instalación y requisitos del producto antes de ejecutar.
  6. Resuelve contradicciones. Si la planta y el cuadro discrepan, solicita una aclaración al responsable del proyecto antes de comprar o colocar.

¿Qué significan los símbolos de pisos, muros y plafones?

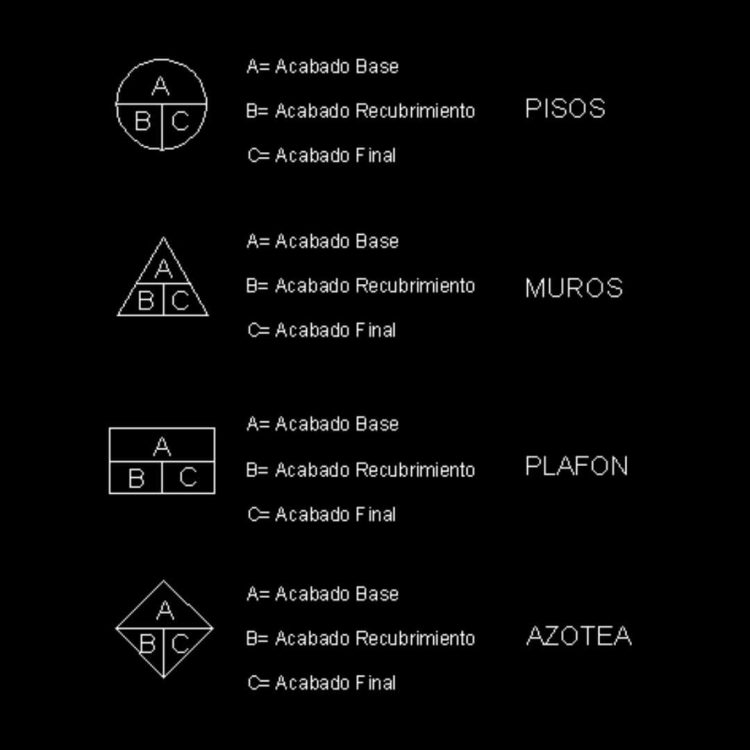

En algunas convenciones gráficas se utiliza un círculo para pisos, un triángulo para muros y un rectángulo para plafones. La galería incluye un ejemplo que divide cada símbolo en A, B y C para base, recubrimiento y acabado final. Es una convención del ejemplo, no una clave universal: el significado válido es el que establece la leyenda de esa lámina.

También pueden emplearse códigos alfanuméricos. Lo esencial es que no haya claves duplicadas para materiales diferentes y que las referencias sean consistentes entre documentos.

Tipos de planos de acabados

Según el tamaño del proyecto, la información puede concentrarse en una lámina o separarse por superficie. Estas son organizaciones habituales:

  • Pisos: materiales, patrones de colocación, transiciones y referencias a niveles o detalles.
  • Muros: revestimientos y pintura por cara, con alzados para delimitar alturas, franjas o cambios.
  • Plafones: materiales y encuentros del cielo interior. Deben coordinarse con luminarias, rejillas y registros, aunque las instalaciones tengan sus propios planos.
  • Exteriores: pavimentos y revestimientos de fachada, con referencias a elevaciones y soluciones constructivas.

Un plafón interior y una azotea no son equivalentes: sus funciones y sistemas constructivos requieren documentación específica. Para comprender alturas y encuentros que no se explican en planta, consulta qué es un corte arquitectónico.

Ejemplo sencillo de un cuadro de acabados

Imagina una habitación con las claves P-01 para piso, M-01 para muros y PL-01 para plafón. Son códigos ilustrativos creados para este ejemplo; no corresponden a una norma.

  • P-01: piso de loseta; la selección debe completar producto, formato, color y referencia de colocación.
  • M-01: pintura sobre el soporte especificado; deben identificarse sistema, color y preparación requerida.
  • PL-01: acabado pintado en plafón; la descripción debe coordinarse con su sistema constructivo y detalles.

La planta localiza estas claves y el cuadro desarrolla sus características. Si una pared recibe otro revestimiento, necesita una clave diferenciada y un límite que pueda reconocerse, preferentemente apoyado en un alzado cuando haya cambios de altura.

Errores frecuentes que conviene evitar

  • Usar claves sin leyenda: obliga a interpretar el plano por suposiciones.
  • Omitir límites y remates: deja sin resolver dónde termina un material y comienza otro.
  • Confundir apariencia con desempeño: el color o la textura no demuestran que un producto sea adecuado para humedad, tránsito o limpieza.
  • Describir solo la capa visible: la preparación del soporte y la compatibilidad del sistema también necesitan definición técnica.
  • Cambiar un material sin coordinar: una sustitución puede afectar espesores, niveles, encuentros y mantenimiento.

La selección final debe contrastarse con las fichas técnicas del fabricante y los requisitos aplicables al proyecto. Este artículo explica la documentación; no establece dimensiones, resistencias ni prestaciones universales para los materiales.

Conclusión

Un plano de acabados útil conecta tres preguntas: qué material se coloca, dónde se coloca y con qué documentación se ejecuta. La claridad de las claves, los límites y las referencias permite llevar una intención de diseño a decisiones verificables en obra.

Antes de utilizarlo, comprueba la correspondencia entre planta, leyenda, cuadro, alzados y especificaciones. Cuando un dato falta o se contradice, aclararlo a tiempo es más eficaz que resolverlo por interpretación durante la instalación.
