Diagrama de funcionamiento: qué es y cómo hacerlo

Diagrama de funcionamiento en arquitectura: guía práctica

Un diagrama de funcionamiento en arquitectura representa las relaciones entre actividades, espacios y recorridos antes de resolver una distribución detallada. Ayuda a decidir qué ambientes deben conectarse, cuáles requieren privacidad y cómo se moverán las personas dentro de un edificio.

Puede utilizarse en viviendas, escuelas, oficinas o equipamientos. En esta guía encontrarás sus elementos, un método para elaborarlo y un ejemplo residencial. La clave es entender qué significa cada conexión: proximidad, acceso directo y circulación no son necesariamente lo mismo.

Diagrama de burbujas de vivienda con cocina, sala, comedor, recámaras y áreas exteriores
Diagrama de funcionamiento de una vivienda
Tabla de contenido

¿Qué es un diagrama de funcionamiento en arquitectura?

Es un esquema de organización funcional: cada círculo, burbuja o bloque representa un espacio o una actividad, mientras que las conexiones expresan relaciones definidas por el proyecto. Su valor está en explicar cómo debe funcionar el conjunto, sin fijar todavía todos los muros, puertas o dimensiones.

Por ejemplo, cocina y comedor pueden necesitar una relación estrecha por el traslado de alimentos. Una recámara puede requerir separación de una zona ruidosa. Estas decisiones se estudian antes de convertir el esquema en una planta arquitectónica.

La guía de programación de la Universidad de Houston describe los diagramas de relaciones funcionales como una forma de comunicar las adyacencias entre habitaciones o grupos de espacios. En la práctica, el esquema debe acompañarse de las necesidades de los usuarios; por sí solo no garantiza una buena solución.

Vista axonométrica de vivienda con áreas sociales, privadas y de servicio diferenciadas por colores
Ilustración conceptual creada con inteligencia artificial.

¿Para qué sirve durante el diseño?

Sirve para comparar alternativas durante las primeras etapas del diseño. En lugar de empezar por la forma de las habitaciones, permite preguntar quién utiliza cada ambiente, qué actividades ocurren allí y qué conexiones facilitan su uso cotidiano.

  • Ordenar el programa: identificar actividades que necesitan cercanía o separación.
  • Estudiar recorridos: revisar entradas, desplazamientos frecuentes y posibles cruces entre usuarios.
  • Evaluar privacidad: distinguir las zonas abiertas a visitantes de las áreas de acceso restringido.
  • Comparar opciones: discutir ventajas y conflictos antes de desarrollar la geometría del proyecto.

No sustituye la comprobación posterior de superficies, accesibilidad, seguridad, iluminación o ventilación.

Elementos y símbolos del diagrama

Su representación debe ser sencilla y legible. No existe una correspondencia universal que obligue a dibujar las habitaciones como rectángulos o las reuniones como círculos: la leyenda define el significado de los símbolos.

  • Nodos identificados: nombre de cada espacio, actividad o grupo funcional.
  • Relaciones diferenciadas: cercanía deseable, conexión directa o separación necesaria.
  • Recorridos claros: flechas cuando interese mostrar movimiento o sentido de circulación.
  • Jerarquía explicada: tamaños, grosores y colores con un criterio declarado.
  • Flexibilidad: facilidad para reorganizar los elementos y probar alternativas.

Un nodo mayor puede sugerir una superficie relativa si así se indica; no significa automáticamente mayor importancia ni permite medir metros cuadrados.

Cómo hacer un diagrama de funcionamiento paso a paso

Antes de dibujarlo, reúne un programa de espacios y una descripción de los usuarios. Como propuesta de trabajo, puedes ordenar las relaciones en una matriz con tres categorías: necesaria, conveniente e incompatible. Son etiquetas del ejercicio, no una norma obligatoria.

  1. Lista las actividades: recibir visitas, cocinar, descansar, trabajar o dar mantenimiento.
  2. Asigna espacios: vincula cada actividad con los ambientes y apoyos que necesita.
  3. Prioriza relaciones: justifica por qué dos espacios deben acercarse o separarse.
  4. Dibuja los nodos: usa nombres legibles y, si procede, superficies relativas.
  5. Traza conexiones: distingue adyacencia de recorrido y añade una leyenda.
  6. Prueba situaciones reales: llegada de visitas, traslado de compras o uso simultáneo de actividades.
  7. Compara y ajusta: contrasta el esquema con el terreno, orientación y programa antes de desarrollar el plano.

Cómo leer las relaciones y los recorridos

Empieza por el título y la leyenda, no por los colores. Comprueba si el dibujo muestra relaciones deseadas, desplazamientos efectivos o ambas cosas. Después identifica los accesos y sigue un recorrido concreto de principio a fin.

Pregunta si una línea significa comunicación directa o solamente cercanía. Dos burbujas unidas no implican necesariamente una puerta entre ellas. Del mismo modo, un cruce de líneas puede ser un problema gráfico y no un cruce físico de personas.

Revisa también las zonas de transición: un distribuidor puede dar acceso a varios dormitorios sin obligar a atravesar uno para llegar a otro. Para interpretar la documentación posterior, consulta los elementos para leer un plano arquitectónico.

Ilustración de circulación en una vivienda con recorrido destacado entre acceso, sala y pasillo de recámaras
Ilustración conceptual creada con inteligencia artificial.

Ejemplo de diagrama de funcionamiento de una vivienda

Supongamos una vivienda con sala, comedor, cocina, dos recámaras, baño, lavado y patio. Este ejemplo es orientativo: las relaciones deben adaptarse a las personas, el terreno y la solución de diseño.

  • Acceso y sala: permitir la llegada de visitas sin atravesar la zona de descanso.
  • Cocina y comedor: buscar una conexión cómoda para servir alimentos.
  • Recámaras y baño: prever acceso desde una circulación compartida si el baño sirve a ambas habitaciones.
  • Lavado y patio: valorar su relación según el equipo, las tareas y el uso exterior previsto.

Después prueba dos alternativas: ubicar el comedor entre sala y cocina, o integrar sala y comedor con una conexión lateral hacia la cocina. Compara privacidad, interferencias y facilidad de recorrido; no elijas solo por la cantidad de líneas o por la apariencia del dibujo.

Boceto conceptual de relaciones espaciales junto a una maqueta de vivienda con dos recámaras y patio
Ilustración conceptual creada con inteligencia artificial.

Diferencias con otros esquemas arquitectónicos

Diagrama de funcionamiento y zonificación

El primero estudia relaciones y operación; el diagrama de zonificación agrupa usos, como áreas sociales, privadas y de servicio. Pueden combinarse, siempre que se explique qué representa cada recurso gráfico.

Relaciones, circulación y plano

Un esquema de relaciones pregunta qué espacios conviene conectar. Uno de circulación destaca trayectos y usuarios. El plano desarrolla geometría, dimensiones y elementos constructivos. Un estudio de asoleamiento o eficiencia energética aporta otra información: no es automáticamente un tipo de diagrama de funcionamiento.

Errores frecuentes y revisión final

  • Conectar todo con todo: oculta prioridades y dificulta comparar alternativas.
  • Usar colores sin leyenda: obliga al lector a adivinar su significado.
  • Confundir cercanía con acceso: puede conducir a una distribución que no resuelve el recorrido previsto.
  • Dar por válido el espacio: una relación bien dibujada no demuestra que quepan muebles, equipos o circulaciones.

El resultado útil es un esquema que permite explicar y revisar decisiones. Antes de construir, esas decisiones deben desarrollarse y comprobarse en la documentación técnica. Nuestra guía para la lectura de planos arquitectónicos explica el siguiente nivel de representación.

Fuentes y criterios de consulta

Los pasos y el ejemplo de vivienda son una propuesta didáctica de aplicación; estas guías institucionales no constituyen normativa mexicana de construcción.

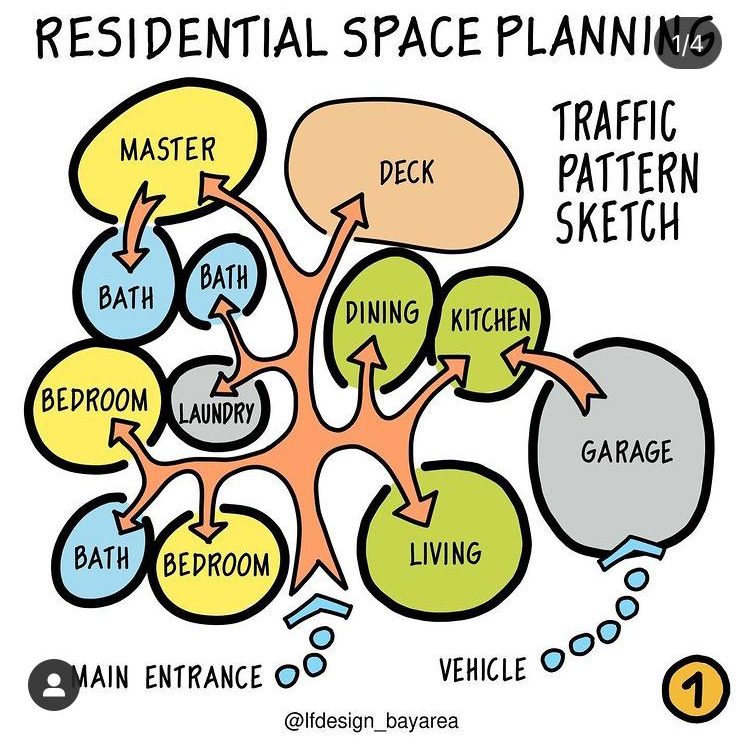

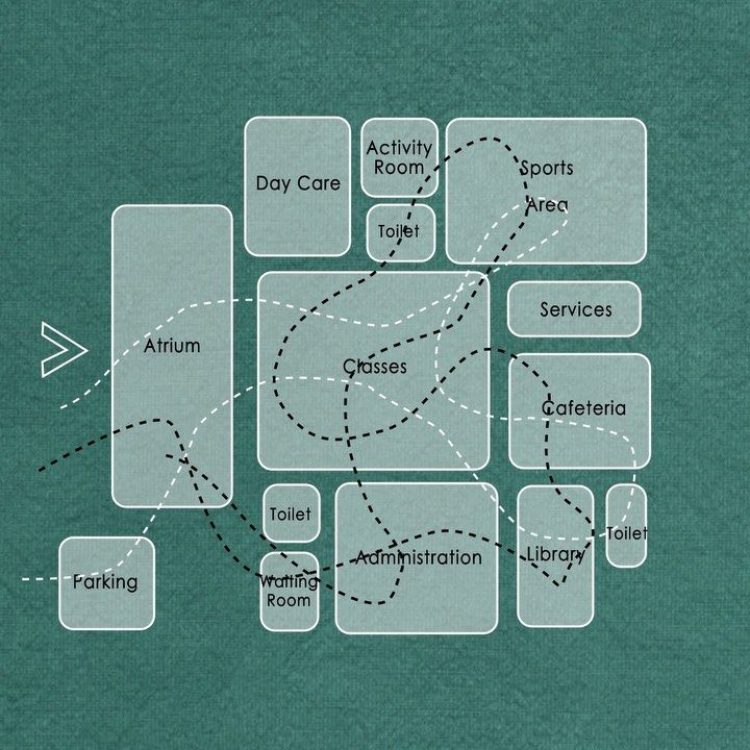

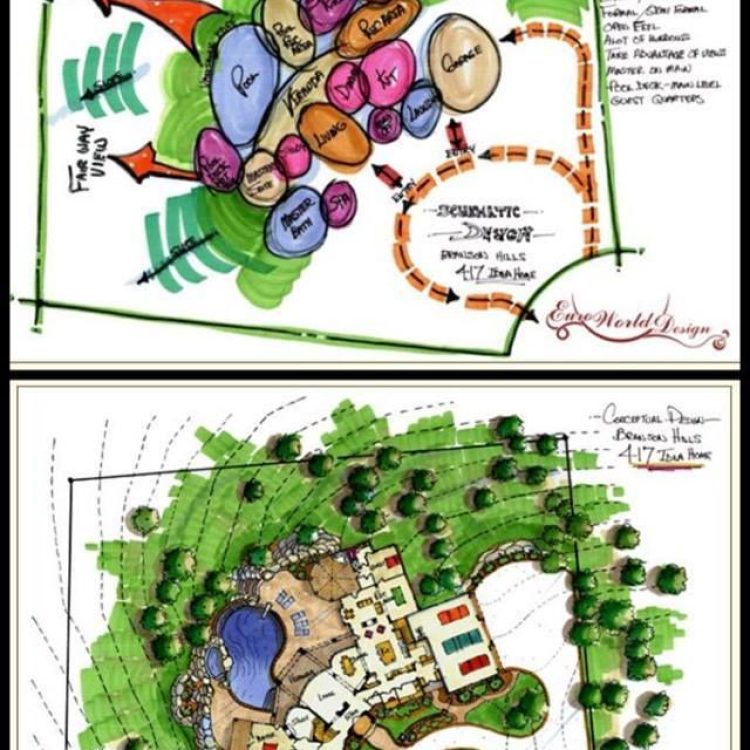

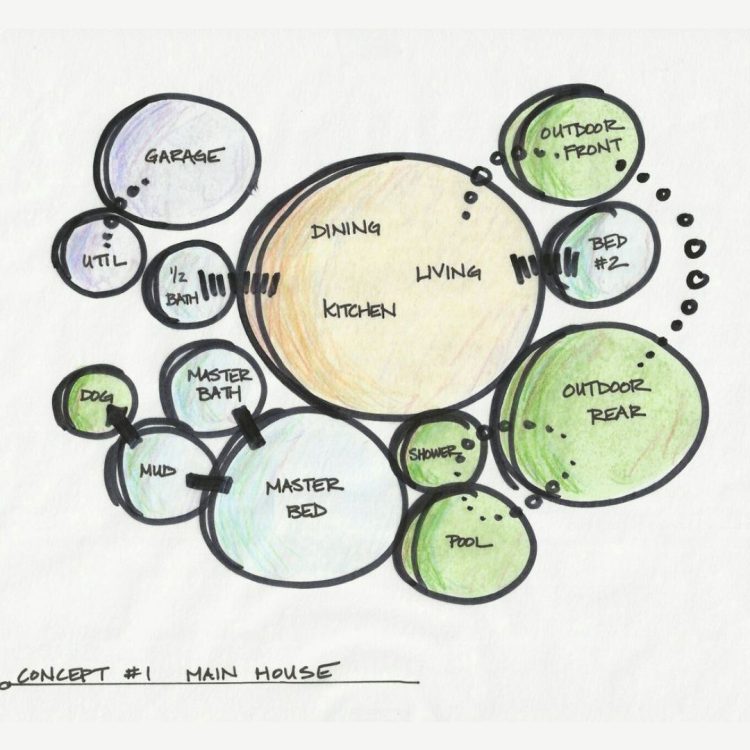

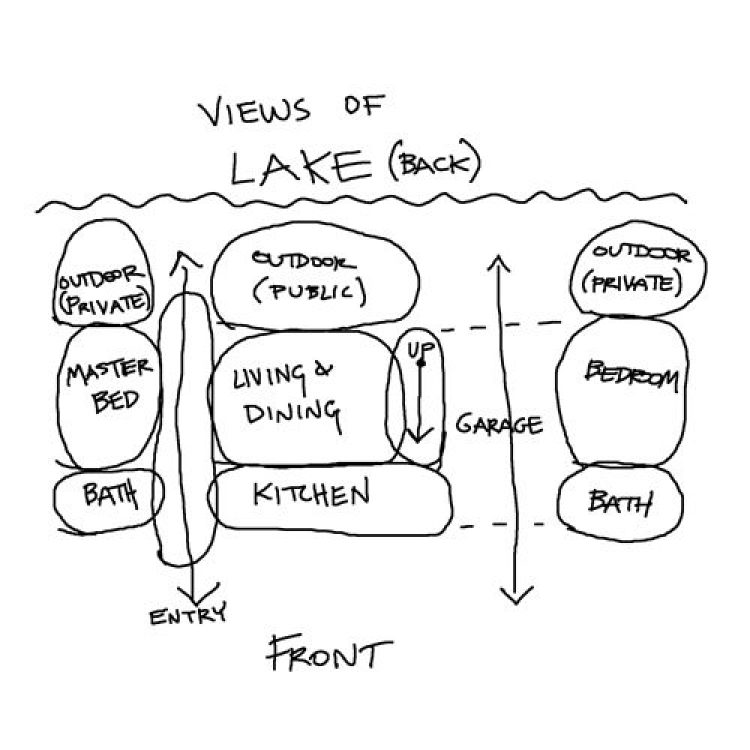

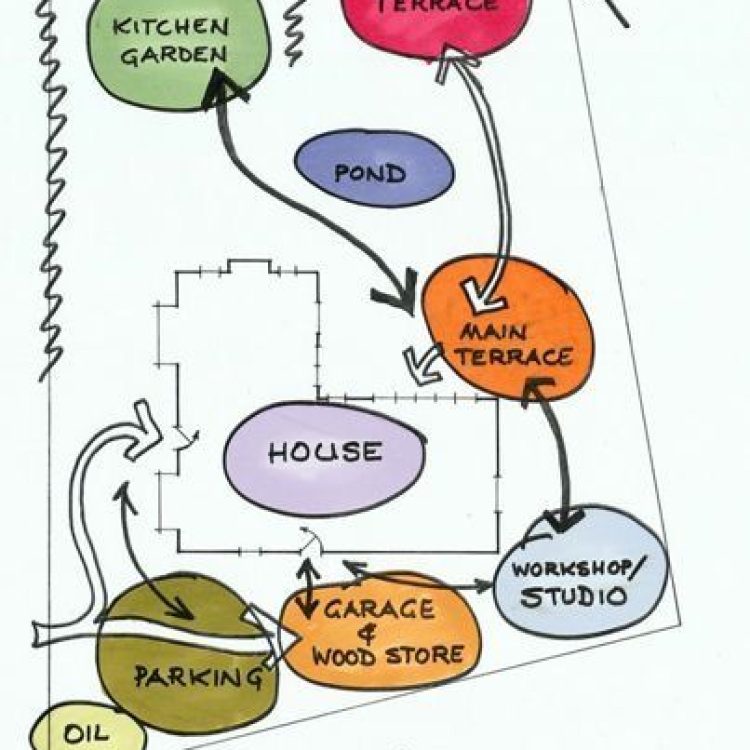

Ejemplos visuales de diagramas
