Cómo leer un plano arquitectónico: elementos y ejemplos

Cómo leer un plano arquitectónico: elementos y ejemplos

Para leer un plano arquitectónico necesitas relacionar su identificación, escala, cotas, símbolos y referencias con el espacio que representa. No basta con reconocer habitaciones: también debes comprobar qué nivel muestra, cuál es la revisión y qué información debe buscarse en otras láminas.

Esta guía explica los elementos principales y propone un orden de lectura para estudiantes, propietarios y personas que comienzan a interpretar proyectos. Las convenciones pueden variar; la leyenda y las notas del documento son siempre parte de la lectura.

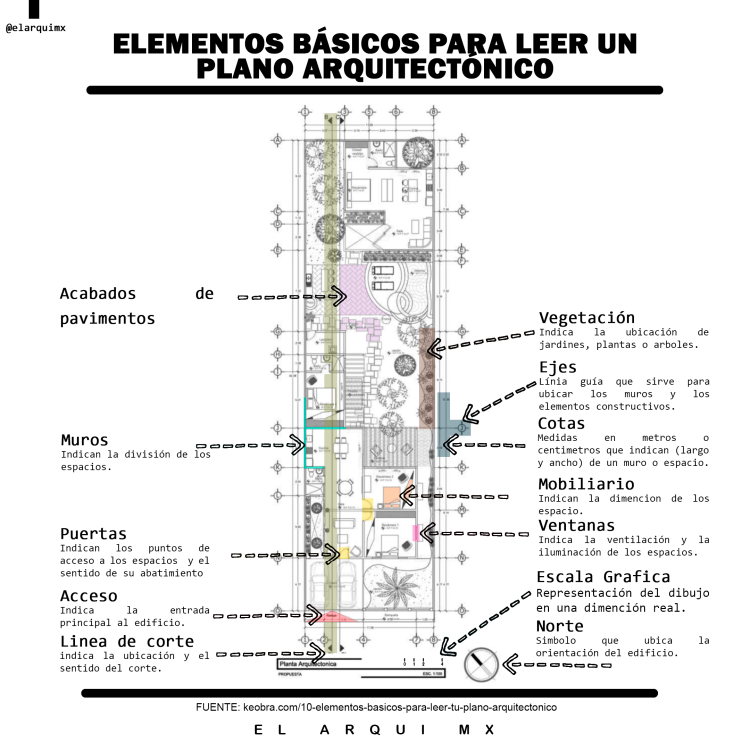

Infografía de El Arqui MX que señala muros, puertas, cotas, ejes, mobiliario, corte, norte y escala en una planta
Elementos básicos para leer una planta. ©El Arqui MX
Tabla de contenido

Elementos esenciales para leer un plano arquitectónico

1. Escala

La escala relaciona las dimensiones del dibujo y las reales utilizando la misma unidad. A 1:100, 1 cm representa 100 cm, es decir, 1 m. A 1:50, una longitud real de 3 m se representa con 6 cm.

Comprueba la escala de cada vista: una misma lámina puede combinar planta y detalles con reducciones distintas. Una captura ampliada o una impresión ajustada al papel puede perder la escala indicada; utiliza cotas y una barra gráfica verificable antes de medir.

Consulta los tipos de escalas de reducción para practicar conversiones. Una medida escrita no debe sustituirse sin aclaración por una medición aproximada sobre la imagen.

2. Líneas y símbolos

Los tipos y grosores de línea establecen una jerarquía de lectura. Es frecuente destacar elementos cortados respecto de los que se ven en proyección, pero el significado concreto depende de la convención del plano.

  • Muros y elementos cortados: suelen resaltarse mediante mayor grosor o relleno.
  • Líneas discontinuas: pueden representar elementos por encima del plano de corte, proyecciones u otras condiciones indicadas en la leyenda.
  • Puertas: el arco de una puerta abatible suele indicar su recorrido; una corredera emplea otra representación.
  • Ventanas: deben relacionarse con sus claves, dimensiones y detalles, cuando existan.
  • Mobiliario y vegetación: ayudan a entender uso y organización, sin demostrar por sí solos medidas libres o prestaciones.

Un muro dibujado más grueso no acredita que sea portante. Esa condición debe verificarse con la documentación estructural.

3. Acotaciones

Las cotas expresan dimensiones entre referencias definidas. Antes de interpretarlas, identifica las unidades y los extremos de sus líneas auxiliares: pueden medir entre ejes, caras de muros o superficies acabadas.

Una cota total y una cadena de parciales deben ser coherentes. Por ejemplo, 3.00 + 0.15 + 2.85 m suma 6.00 m, pero esa operación solo es válida si los tramos son consecutivos y no se superponen.

No confundas distancia entre ejes con ancho libre de una habitación. Si falta una medida o hay contradicciones, solicita aclaración en lugar de deducirla del mobiliario dibujado.

4. Niveles y alturas

Los niveles indican elevaciones respecto de una referencia. Un valor como +0.15 no describe una altura absoluta si antes no conoces qué significa ±0.00 y qué unidades se utilizan.

Abreviaturas como NPT pueden identificar el nivel de piso terminado cuando así se definen en el proyecto. Distingue ese nivel del de una losa u otro elemento: los acabados pueden modificar la relación entre ambos.

Para entender escaleras, dobles alturas y cubiertas, relaciona la planta con el corte arquitectónico correspondiente. La planta, por sí sola, no muestra toda la información vertical.

5. Materiales y acabados

Las tramas, colores y claves pueden identificar materiales o acabados. No les asignes un significado universal: consulta leyenda, cuadro de especificaciones y detalles.

Una textura de madera no define por sí sola producto, espesor o sistema de colocación. El plano de acabados complementa esa información mediante claves y referencias que deben coincidir con las demás láminas.

6. Anotaciones y notas

Las notas aclaran criterios que no se expresan solo con geometría: unidades, alcance, estado existente o propuesto y especificaciones. El cuadro de datos permite identificar proyecto, nombre de la vista, número de lámina, fecha y revisión.

Ejes, norte y referencias entre láminas

  • Ejes: líneas de referencia identificadas con letras, números u otra nomenclatura; permiten coordinar posiciones.
  • Norte: ayuda a orientar la representación. No asumas que apunta hacia la parte superior de la hoja.
  • Marcas de corte: indican dónde se obtiene una sección y hacia qué dirección se observa, según su símbolo.
  • Llamadas de detalle: remiten a otra vista, normalmente mediante una clave y una lámina de destino.

Si aparece una referencia como «2/A-05», verifica en la convención del proyecto si corresponde al detalle 2 de la lámina A-05. No debe interpretarse sin comprobar la nomenclatura.

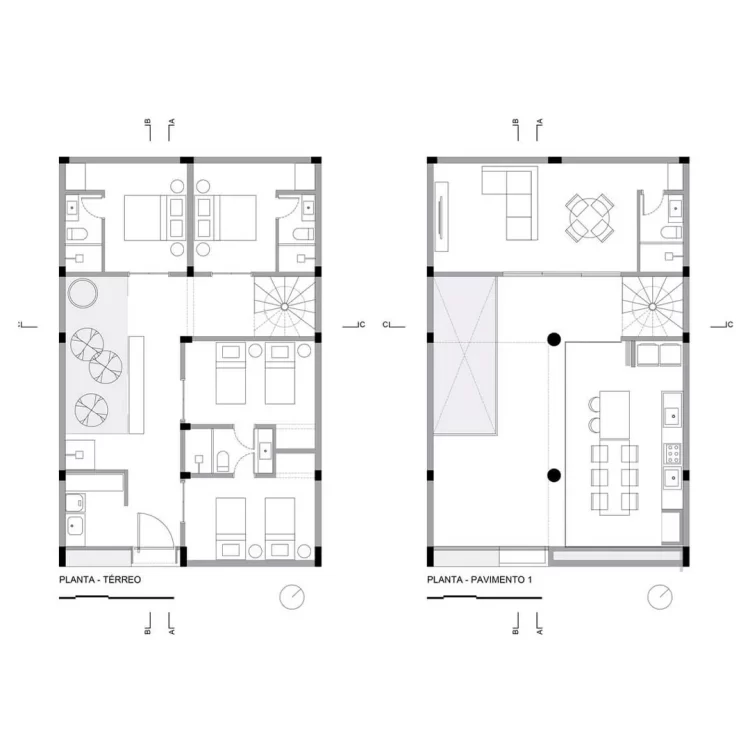

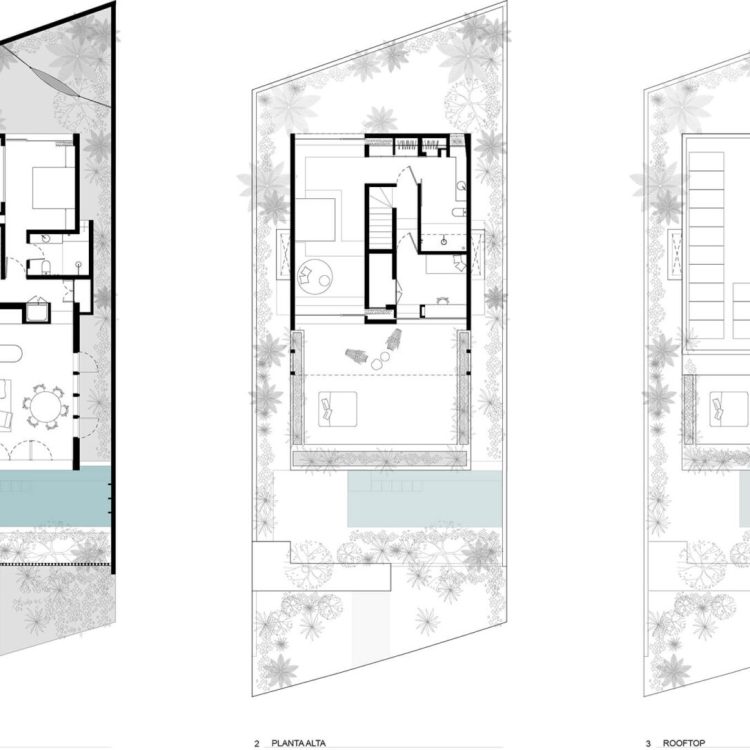

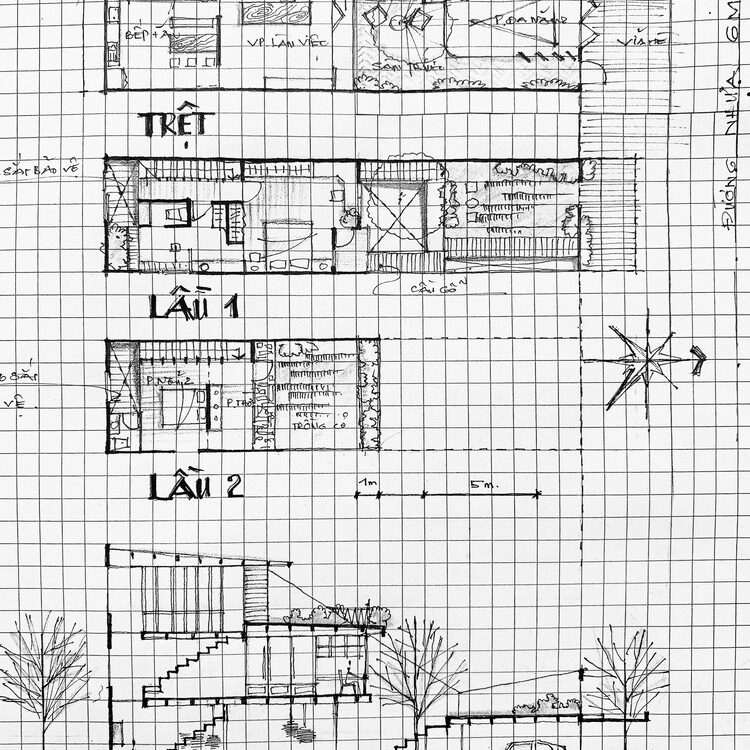

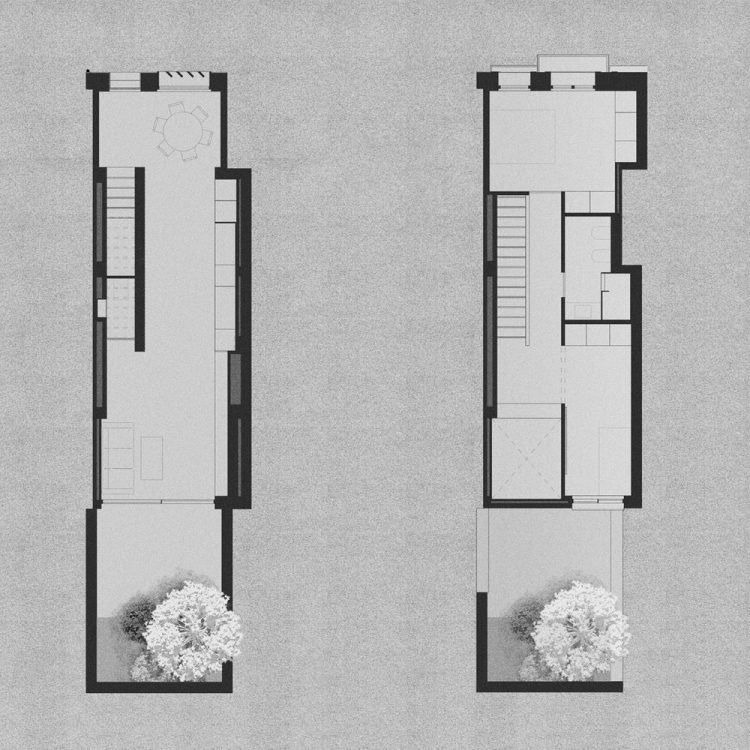

Cómo leer un plano arquitectónico paso a paso

  1. Identifica el documento: proyecto, revisión, fecha, título y nivel representado.
  2. Revisa escala y unidades: comprueba si cada vista utiliza la misma escala.
  3. Reconoce orientación y acceso: ubica norte, ingreso y relación con el exterior.
  4. Lee la organización: sigue circulaciones, puertas, escaleras y conexiones entre espacios.
  5. Contrasta cotas y niveles: distingue medidas libres, espesores y referencias.
  6. Consulta leyendas y llamadas: abre los cortes, detalles y cuadros relacionados.
  7. Anota dudas: comunica omisiones o contradicciones antes de utilizar el dibujo para ejecutar trabajos.

Para comprender qué representa la vista horizontal y cómo se obtiene, revisa qué es una planta arquitectónica.

Ejercicio de lectura: en la infografía de portada localiza un acceso, una puerta, una cadena de cotas, un eje y una marca de corte. Explica qué información aporta cada elemento y qué dato necesitarías consultar en otra lámina. El objetivo es relacionar referencias, no memorizar un dibujo.

Preguntas frecuentes y conclusión

¿Todos los símbolos son universales?

No. Existen convenciones y normas de dibujo, pero también variaciones de oficina, disciplina y proyecto. Consulta la leyenda.

¿Puedo medir con regla una imagen descargada?

Solo si verificas su escala de reproducción. Una imagen redimensionada no conserva necesariamente la relación numérica original.

¿El plano arquitectónico incluye todos los datos para construir?

No siempre. Debe coordinarse con estructura, instalaciones, detalles y especificaciones según el alcance del proyecto.

¿Qué hago si dos medidas no coinciden?

Identifica la revisión y comunica la discrepancia. No elijas una cifra arbitrariamente ni corrijas el dibujo por intuición.

Conclusión: leer un plano arquitectónico consiste en conectar vistas, medidas y referencias. Comienza por identificar el documento, comprueba sus convenciones y resuelve cualquier contradicción antes de tomar decisiones de obra.
