Para definir las dimensiones de un medio baño, dibuja el inodoro, el lavabo y la puerta con sus medidas reales. El tamaño del recinto resulta de acomodar los muebles y dejar espacio para usarlos, entrar y salir. En Ciudad de México, la revisión normativa se hace según el uso del inmueble y la edición aplicable de la Norma Técnica Complementaria para el Proyecto Arquitectónico. Una planta de ejemplo no acredita por sí sola el cumplimiento.
Un medio baño tiene inodoro y lavabo, sin regadera ni tina. En vivienda suele servir a las visitas o complementar un baño completo. Puede quedar cerca de la sala o el comedor, pero conviene cuidar la vista desde las zonas comunes y evitar que la apertura de la puerta interrumpa un recorrido. Si el programa necesita una regadera, revisa también las dimensiones de un baño completo.
En vivienda, la tabla 3.1.6.1 de la NTC de CDMX indica 80 × 120 cm para el inodoro y 80 × 120 cm para el lavabo, en ambos casos como área del mueble con su área de uso (ancho × fondo). Son dos verificaciones por aparato, no una dimensión de todo el medio baño. La tabla distingue además el área de uso: 80 × 55 cm para el inodoro y 80 × 80 cm para el lavabo.
El inciso 3.1.6.2 permite traslapar áreas de uso y aproximación en los casos que establece. Por eso no debes sumar los dos fondos automáticamente. Dibuja los muebles reales, comprueba sus áreas libres y revisa el giro de puerta. Para el inodoro, el inciso 3.1.7.1.4 también indica al menos 40 cm desde el eje hasta un muro u obstáculo lateral en el caso ordinario.
El acuerdo de actualización se publicó en la Gaceta Oficial de CDMX, 12 de diciembre de 2024. Consulta la edición y los transitorios aplicables a tu expediente. Las cifras anteriores de 70 × 105 cm y 70 × 70 cm procedían de otra edición y no deben mezclarse con la tabla 3.1.6.1.
Para usar esta comparativa, identifica primero la jurisdicción y el uso. Luego distingue si la cifra mide el área de un mueble, una distancia libre o un espacio de maniobra. No combines las cifras de distintos reglamentos para declarar que una planta cumple.
Empieza por las medidas interiores libres entre acabados. El espacio útil se reduce si acotas desde el eje del muro o antes de colocar el recubrimiento. Dibuja los aparatos con las fichas del fabricante: un lavabo poco profundo puede liberar paso, y dos inodoros de apariencia similar pueden sobresalir distancias distintas desde el muro.
Distribución lineal: lavabo e inodoro contra un mismo muro. Puede simplificar la coordinación de instalaciones, siempre que el acceso y el uso de ambos muebles queden libres. Distribución en extremos opuestos: permite separar las zonas de uso y admite un acceso lateral si el giro de la hoja no invade los muebles.
Usa una planta arquitectónica a escala. Marca el frente del inodoro, el borde del lavabo y la proyección del mueble. Luego dibuja a una persona entrando, cerrando la puerta y acercándose a cada aparato. Esta prueba detecta conflictos que una suma de metros cuadrados no muestra.
Dibuja la puerta cerrada, a medio abrir y completamente abierta. Verifica que no choque con el lavabo, el inodoro ni los accesorios. Distingue el ancho nominal de la hoja del paso libre que queda con el marco y la hoja instalada. Si la puerta abre hacia fuera, comprueba que no obstruya el pasillo.
Una corrediza puede evitar un giro interior, pero necesita espacio lateral o un muro preparado para alojarla. Revisa también el cierre y el aislamiento visual y acústico. Si el acceso queda frente al comedor, estudia un pequeño cambio de orientación o un distribuidor antes de aumentar el tamaño del baño.
Traza este recorrido en el diagrama de funcionamiento: zona común → acceso → lavabo e inodoro. Así puedes decidir dónde colocar la puerta antes de fijar tuberías y muebles.

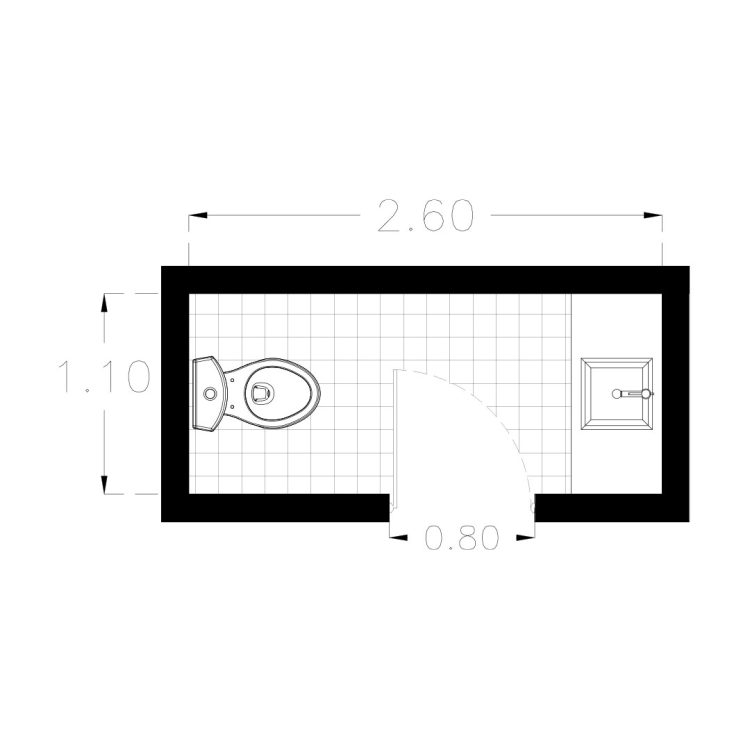

La planta de este artículo muestra un recinto de 1.10 × 2.60 m entre caras interiores dibujadas, con lavabo e inodoro en extremos opuestos y una abertura acotada a 0.80 m. Es un caso ilustrativo. Esa cota del dibujo no sustituye la comprobación del paso libre una vez instalado el marco.

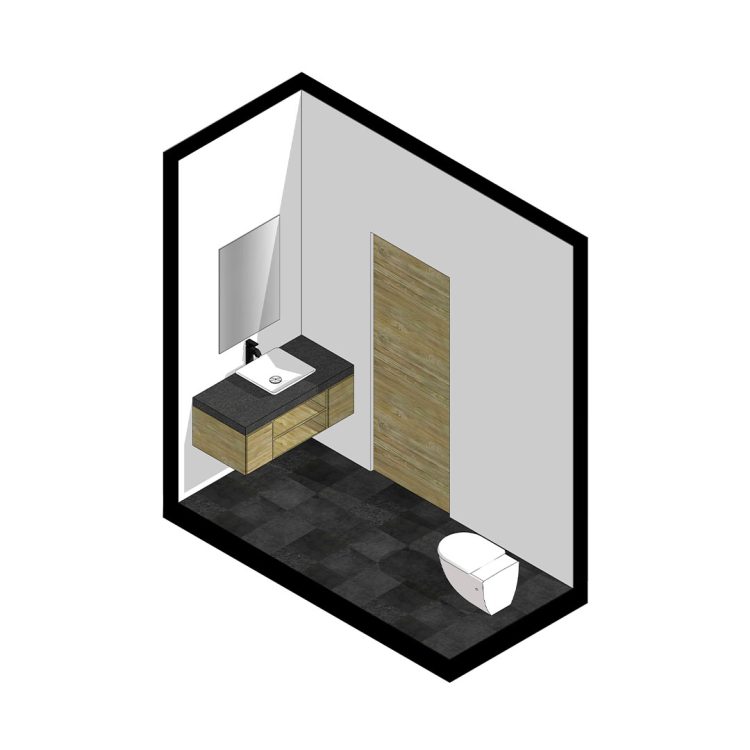

La puerta abre hacia el interior. Para adaptar esta planta, comprueba que el giro deje espacio para entrar y cerrar la hoja. La vista isométrica complementa el dibujo: muestra cuánto sobresale el mueble suspendido y ayuda a anticipar la posición del espejo y los accesorios.
Si el baño tiene ventana, revisa que la apertura permita renovar el aire sin comprometer la privacidad. Si necesita extracción mecánica, coordina desde el proyecto el recorrido del ducto, su descarga y la reposición de aire. Para el lavabo, combina iluminación general con luz que llegue al rostro sin depender solo de una luminaria sobre la cabeza.
Define los desagües, las tomas de agua y el acceso a las llaves de paso antes de cerrar el muro. Elige acabados que faciliten la limpieza y verifica que se pueda acceder al sifón del lavabo y a las conexiones sin desmontar todo el mueble. Revisa la altura del lavabo desde el piso terminado y en función de sus usuarios.
Un medio baño compacto no equivale a un sanitario accesible. Si el uso del inmueble exige accesibilidad, verifica la ruta hasta el recinto, el paso libre, la maniobra, la aproximación al lavabo y el espacio de transferencia al inodoro. El proyecto se comprueba con los requisitos específicos del uso y la norma aplicable, no ampliando de forma arbitraria la planta de ejemplo.
El tamaño adecuado es el que permite usar los muebles y circular con comodidad dentro de las condiciones del proyecto. Toma la planta de ejemplo como punto de partida: sustitúyela por las medidas reales del sitio y prueba el recorrido completo antes de cerrar el diseño.
