Cómo dibujar una escalera en planta y corte: guía

Cómo dibujar una escalera en arquitectura: planta y corte

Para dibujar una escalera en arquitectura, primero define los niveles de piso terminado, calcula un número entero de peraltes y comprueba las huellas y los descansos. Después representa la solución en planta y corte, con cotas, niveles, sentido de recorrido y referencias de detalle.

En esta guía aprenderás a coordinar el cálculo geométrico con la representación gráfica mediante un ejemplo didáctico. Las condiciones de uso, accesibilidad y evacuación deben verificarse con la normativa aplicable al proyecto; un dibujo correcto no demuestra por sí solo su cumplimiento.

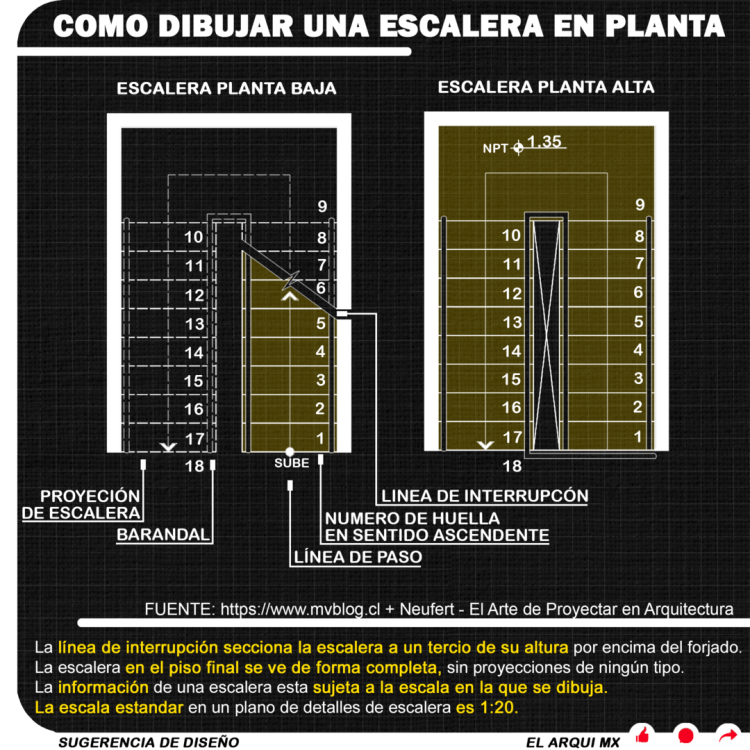

Escalera en U representada en planta baja y planta alta, con recorrido, numeración y línea de interrupción
El Arqui MX. Lámina ilustrativa: la posición del corte y la escala dependen del proyecto; no son reglas universales.
Tabla de contenido

Datos necesarios antes de dibujar una escalera

Empieza por la planta arquitectónica y un corte del espacio disponible. Define la posición de arranque y llegada, los recorridos que conectará y la relación con puertas, muros y estructura.

  • Desnivel total: distancia vertical entre los pisos terminados que conecta la escalera.
  • Peralte o contrahuella: altura de cada subida.
  • Huella: profundidad horizontal del peldaño, medida según el criterio del proyecto y la normativa.
  • Ancho libre: paso útil, considerando elementos que puedan invadirlo.
  • Descansos: plataformas entre tramos o en sus extremos.
  • Altura libre: espacio vertical sobre peldaños y descansos.

No confundas el desnivel entre pisos terminados con la altura libre de una habitación. Incluye espesores y acabados desde el inicio para evitar un primer o último peralte diferente de los demás.

Cómo calcular y dibujar una escalera paso a paso

1. Calcula los peraltes y recalcula su altura

Divide el desnivel total entre un peralte de tanteo. El resultado orienta la elección de un número entero de subidas; después vuelve a dividir el desnivel entre ese entero para obtener el peralte real. No conserves simultáneamente una altura de tanteo y un número redondeado que no cierre el desnivel.

Ejemplo didáctico: para subir 3.00 m, un tanteo de 0.17 m da 17.65. Si eliges 18 peraltes, cada uno mide 3.00 ÷ 18 = 0.1667 m, aproximadamente 16.67 cm. Si estudias 17, el resultado cambia a 17.65 cm. La opción debe comprobarse con el resto del diseño y sus requisitos.

2. Define huellas, tramos y descansos

La relación 2p + h, donde p es el peralte y h la huella, sirve para explorar proporciones. No debe utilizarse como una comprobación legal única ni como una garantía de comodidad para todas las personas.

Continuando el ejemplo, una huella de 29 cm con peraltes de 16.67 cm produce 2 × 16.67 + 29 = 62.34 cm. Es una propuesta geométrica que todavía debe revisarse en su contexto.

Supongamos dos tramos de 9 peraltes, separados por un descanso. Si el descanso sustituye la última superficie de llegada del primer tramo y el piso superior hace lo mismo en el segundo, cada tramo tiene 8 huellas intermedias. Su desarrollo horizontal es 8 × 0.29 = 2.32 m. El desnivel de cada tramo es 9 × 0.1667 ≈ 1.50 m.

La longitud del descanso y las dimensiones exteriores del conjunto se calculan aparte. En una escalera en U, también intervienen el ancho de ambos tramos, el espacio central y los cerramientos. No sumes los desarrollos de ambos tramos como si siempre formasen una única línea recta.

3. Representa la escalera en planta y en corte

  1. Traza el contorno: dibuja los tramos, descansos y el hueco entre niveles.
  2. Distribuye las huellas: comprueba su cantidad y profundidad con el cálculo.
  3. Marca el recorrido: incorpora una línea de paso y una flecha con la indicación «SUBE» o «BAJA», según la vista.
  4. Numera con un criterio claro: explica si numeras peldaños o peraltes y mantén la correspondencia entre láminas.
  5. Distingue corte y proyección: utiliza la línea de interrupción y los tipos de línea definidos para el juego de planos.
  6. Añade cotas y niveles: muestra ancho, desarrollo, descansos y niveles de arranque y llegada.

Comprueba la solución mediante un corte arquitectónico que atraviese el recorrido. Allí deben poder revisarse los peraltes, las losas, los acabados y la altura libre.

La posición de la interrupción depende del plano de corte y de las convenciones de representación. No debe fijarse automáticamente a un tercio de la altura. Tampoco existe una escala única para todas las escaleras: elige una que permita leer el contenido y utiliza detalles ampliados cuando haga falta.

Qué revisar de la normativa: ejemplo de CDMX

En México debes identificar la regulación de la localidad y el uso del inmueble. No se presentan aquí 80 cm de ancho, una pendiente de 35° ni una altura única de barandal como reglas universales. El ancho de evacuación y las condiciones de accesibilidad pueden exigir comprobaciones adicionales.

Referencias de las NTC para el Proyecto Arquitectónico 2024

Para CDMX, el apartado 2.2.2.5 y la tabla 2.2.2.5.1 de las NTC 2024 establecen, entre otras condiciones:

  • Altura libre: al menos 2.10 m sobre huellas y descansos.
  • Peraltes: entre 10 y 18 cm para la categoría «Otras» de la tabla; existen categorías y excepciones con condiciones propias.
  • Huella: profundidad mínima general de 25 cm, según su criterio de medición y las excepciones de la tabla.
  • Desnivel entre descansos: máximo de 2.70 m para «Otras».
  • Descanso interior en vivienda: profundidad de 90 cm; su ancho debe cumplir el criterio de la tabla, relacionado con el ancho libre mínimo de la escalera.

Estos valores son una selección introductoria, no una reproducción completa de los requisitos. Revisa también el ancho libre, pasamanos, barandales, uniformidad de peldaños y las disposiciones adicionales que correspondan a rutas accesibles o de evacuación.

Cómo interpretar las imágenes conservadas

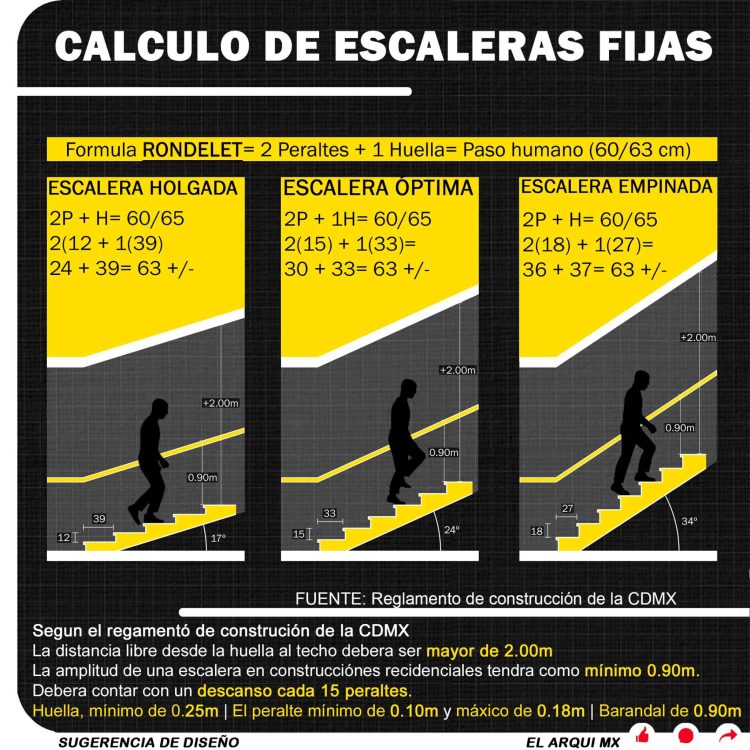

Las láminas son material ilustrativo. La de cálculo contiene indicaciones antiguas y una errata: para p = 18 cm y h = 27 cm, la operación correcta es 36 + 27 = 63 cm. Sus menciones de altura libre de 2.00 m y descansos cada 15 peraltes no deben tomarse como resumen de las NTC 2024.

La lámina de representación tampoco impone una interrupción a un tercio ni una escala obligatoria 1:20. Para interpretar el proyecto, prevalecen las cotas, niveles y convenciones documentadas en sus láminas.

Comprobaciones finales y preguntas frecuentes

Antes de cerrar el dibujo, verifica que la suma de peraltes coincida con el desnivel, que los descansos estén dimensionados por separado y que planta y corte representen la misma solución. Coordina apoyos y conexiones con el plano estructural.

¿Hay igual número de huellas y peraltes?

No necesariamente. Si la llegada a un descanso o piso sustituye la última huella del tramo, habrá una huella intermedia menos que peraltes en ese tramo. Comprueba qué superficies estás contando.

¿Un descanso tiene la profundidad de un escalón?

No. Es una plataforma con dimensiones propias, que deben revisarse según el uso y la normativa. No se dimensiona copiando la profundidad de la huella.

¿Puedo resolver el diseño solo en planta?

La planta no demuestra por sí sola la altura libre ni el cierre vertical. Acompáñala de cortes y detalles. Si necesitas repasar cotas, ejes y referencias, consulta los elementos para leer un plano arquitectónico.

Fuentes

El ejemplo de cálculo es elaboración editorial y no sustituye el diseño de una escalera para un inmueble concreto. Se conservan los créditos de las láminas originales y se señalan arriba las indicaciones que no deben interpretarse como requisitos vigentes.

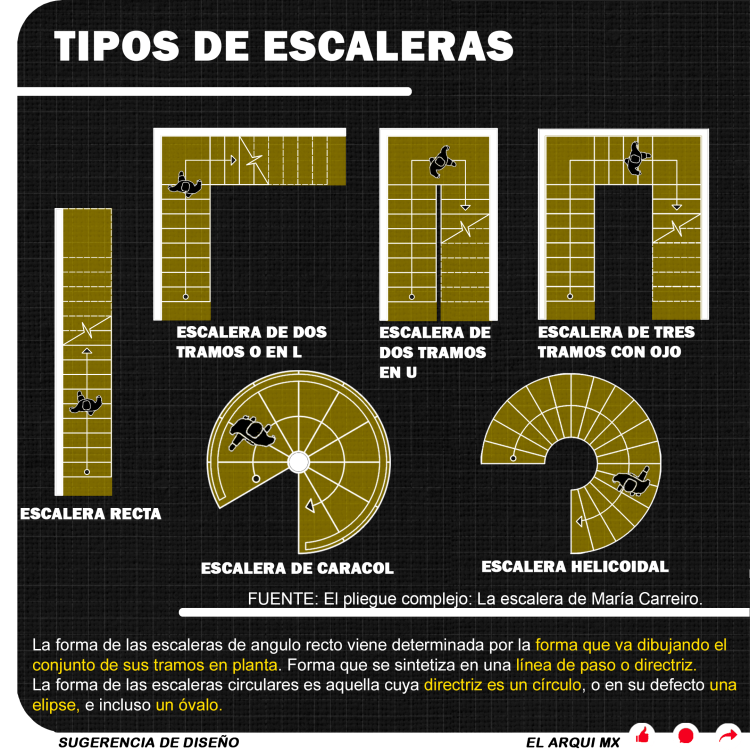

Láminas ilustrativas y sus límites de uso
