Plano eléctrico: qué es y cómo interpretarlo

Plano eléctrico: qué es, cómo hacerlo e interpretarlo

Qué es un plano eléctrico y para qué sirve

Un plano eléctrico es un documento técnico que representa la distribución y las características de una instalación eléctrica mediante una base gráfica, símbolos, claves y especificaciones. Permite relacionar los puntos de utilización con los circuitos y los tableros que los alimentan. Forma parte del proyecto de instalaciones y debe leerse junto con sus diagramas, cuadros y memoria de cálculo.

En arquitectura sirve para coordinar luminarias, apagadores, contactos y equipos con los espacios del edificio. Su utilidad no consiste solamente en indicar dónde colocar un dispositivo: también comunica decisiones de diseño que deben ser compatibles con la estructura, los acabados, el mobiliario y las demás instalaciones. Un dibujo claro ayuda a construir y revisar; no garantiza por sí solo una instalación segura. La seguridad depende además del cálculo, los materiales, la ejecución y las comprobaciones correspondientes.

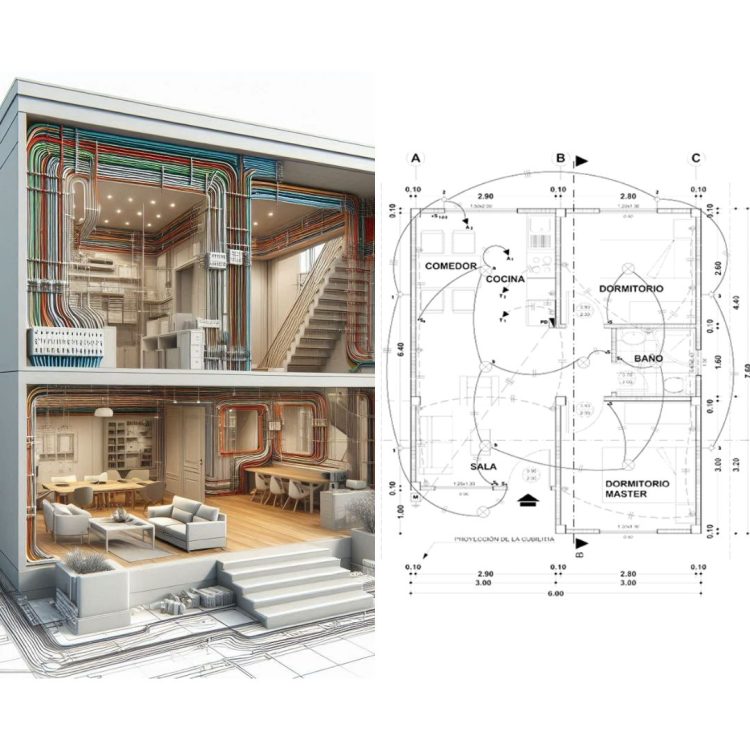

Composición con una vivienda en corte que muestra recorridos de instalaciones y una planta con circuitos de alumbrado.
Portada original: comparación visual entre una representación del edificio y una planta de alumbrado; no acredita el diseño técnico mostrado.
Mano con lápiz sobre una planta de vivienda con puntos eléctricos, recorridos rojos y azules y una leyenda conceptual.
Ilustración conceptual generada con IA para distinguir puntos, recorridos y leyenda; no es un plano ejecutivo ni emplea una simbología certificada.

Qué información debe contener

El contenido se ajusta al alcance del proyecto, al tipo de inmueble y a los requisitos aplicables. Una vivienda pequeña y un edificio con equipos especiales no necesitan el mismo nivel de documentación. Sin embargo, un expediente comprensible debe permitir identificar cada elemento, localizarlo y relacionarlo con las especificaciones que justifican su selección.

Contenido habitual de la documentación eléctrica
ElementoQué comunicaQué revisar
Base arquitectónicaMuros, espacios, puertas y equiposQue corresponda a la revisión vigente
Planta eléctricaUbicación de puntos y referencias de circuitosClaves, alturas y relaciones con mobiliario
LeyendaSignificado de símbolos y abreviaturasQue explique los recursos realmente utilizados
Diagrama unifilarOrganización general de la distribuciónCorrespondencia entre alimentadores, tableros y circuitos
Cuadro de cargasDatos de cargas y circuitosIdentificadores coherentes con planta y cálculo
Detalles y notasCondiciones específicas del proyectoReferencias legibles y sin contradicciones

El rótulo debe identificar la lámina, la escala cuando corresponda, la fecha y la revisión. Una modificación de arquitectura puede volver obsoleta una distribución eléctrica aparentemente completa. Por eso es importante conservar un control documental que distinga propuesta, aprobación y registro de lo realmente ejecutado.

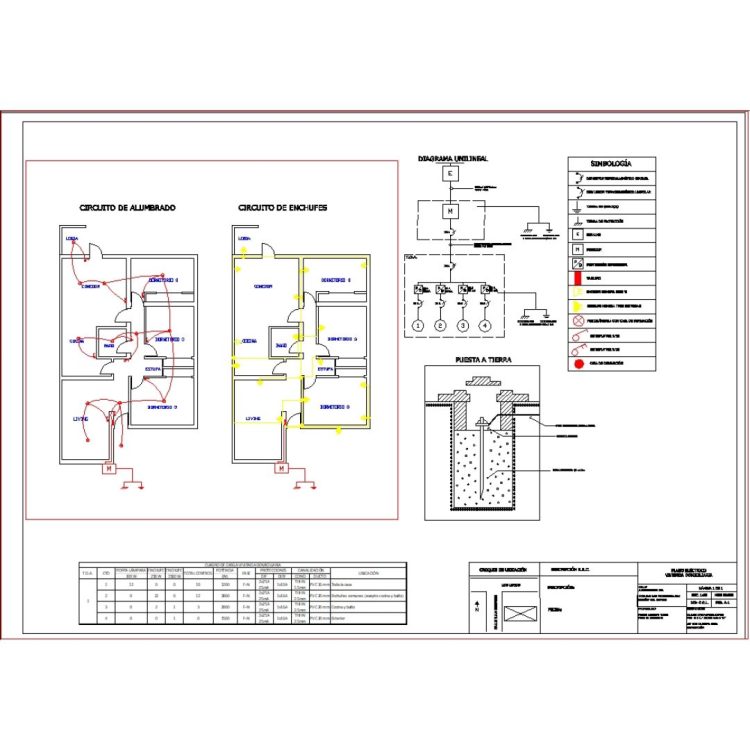

Lámina con plantas de alumbrado y contactos, diagrama unifilar, simbología, cuadro de cargas y detalle de puesta a tierra.
Ejemplo original de organización documental: localiza sus plantas, diagrama, leyenda y tabla. Sus datos no deben trasladarse a otra obra sin revisión.
Tres láminas con una planta de vivienda, un esquema de distribución y una tabla de datos sobre una mesa con regla y lápiz.
Ilustración conceptual generada con IA de tres tipos de documento: planta, esquema y cuadro. No contiene datos de cálculo.

Planta de alumbrado, contactos y diagrama unifilar

La planta de alumbrado localiza luminarias y sus controles. Debe permitir entender qué apagador acciona cada grupo y cómo se identifican los circuitos. La distribución de contactos, por su parte, se coordina con los equipos previstos y con el uso de cada recinto. Separar estas representaciones en varias láminas puede mejorar la legibilidad cuando la información se vuelve densa.

El diagrama unifilar muestra de forma esquemática la organización eléctrica mediante líneas y símbolos. No sustituye a la planta: explica relaciones que no dependen de dibujar cada recorrido a escala. El cuadro de cargas añade datos organizados por circuitos. Los tres documentos deben coincidir; si una clave aparece en planta y no existe en el cuadro, la información requiere revisión.

Para distinguir distribución de puntos y diseño de iluminación puedes consultar qué es un plano de iluminación en arquitectura. La ubicación de una luminaria no equivale, por sí misma, a demostrar niveles de iluminación o confort visual.

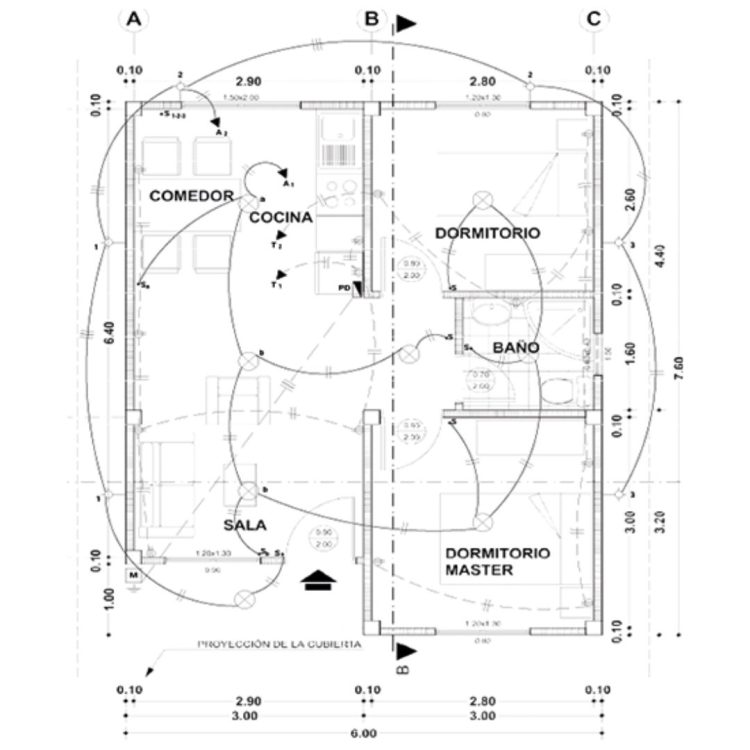

Planta de vivienda con sala, cocina, baño y dos dormitorios, con símbolos de luminarias y líneas de relación de alumbrado.
Ejemplo original para observar la ubicación de luminarias y sus referencias sobre la distribución arquitectónica.

Cómo interpretar los símbolos y las líneas

La leyenda del proyecto es el punto de partida. No conviene adivinar el significado de una marca por su parecido con otra lámina encontrada en internet. Existen convenciones normalizadas, como las recogidas en IEC 60617 para diagramas electrotécnicos, pero también diferencias entre países, oficinas y tipos de representación. Las abreviaturas deben quedar definidas en el propio expediente.

Una línea puede expresar un recorrido de canalización, una relación de control o una conexión esquemática; su significado depende de la leyenda y del contexto. Tampoco debe interpretarse automáticamente cada cruce como una unión. Comprueba las notas que distinguen conexiones, cambios de nivel y continuaciones hacia otra lámina. Los colores ayudan a organizar, pero el documento debe seguir siendo comprensible al imprimirse en escala de grises.

Antes de contar elementos, identifica qué representa cada punto. Un símbolo de luminaria, uno de contacto y uno de apagador cumplen funciones distintas. Reconocer esa diferencia permite leer la intención del proyecto sin convertir una guía introductoria en instrucciones para intervenir físicamente la instalación.

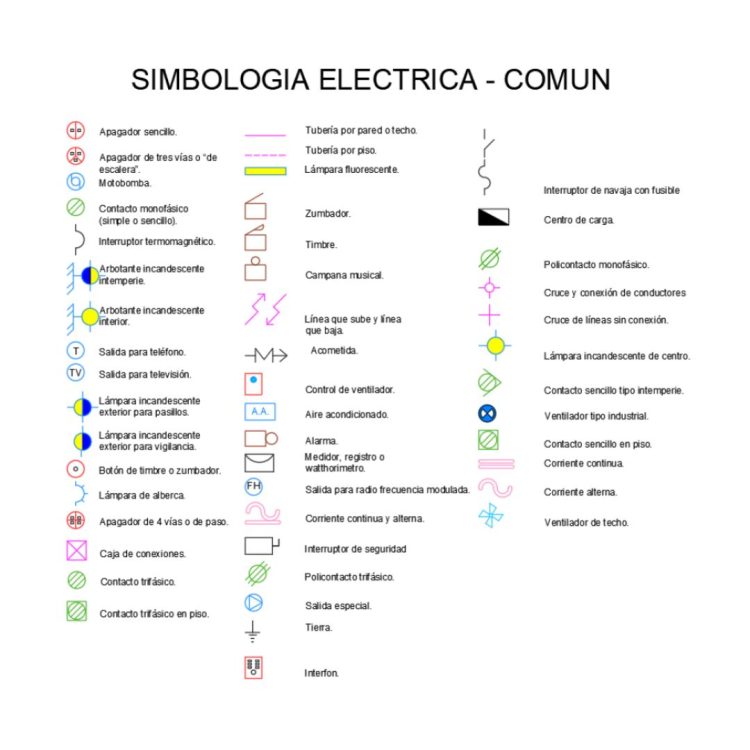

Tabla de simbología eléctrica con representaciones rotuladas de apagadores, contactos, luminarias, canalizaciones y otros dispositivos.
Tabla original de convenciones gráficas. La leyenda y las referencias adoptadas en cada proyecto tienen prioridad sobre una tabla genérica.

Cómo leer un plano eléctrico paso a paso

  1. Comprueba la lámina: identifica inmueble, nivel, revisión y alcance de la representación.
  2. Ubica los espacios: reconoce accesos, puertas, áreas húmedas y equipos sobre la base arquitectónica.
  3. Consulta la leyenda: identifica dispositivos, líneas, claves y abreviaturas antes de interpretarlos.
  4. Localiza tableros y circuitos: sigue las referencias documentales y contrástalas con el diagrama unifilar.
  5. Relaciona planta y cuadro: verifica que los identificadores permitan rastrear cada circuito sin ambigüedad.
  6. Revisa notas y detalles: busca alturas, referencias de montaje y condiciones específicas que no se explican solamente con la planta.

Por ejemplo, una habitación puede mostrar una luminaria y un apagador vinculados mediante una línea de control. Para interpretarla necesitas conocer la convención gráfica y la identificación del circuito. Esa lectura no basta para elegir conductor, protección o canalización: dichas decisiones se sustentan en el diseño eléctrico y sus verificaciones.

Cómo se elabora y se coordina con arquitectura

El trabajo comienza con una base arquitectónica actualizada y con el inventario de usos y equipos. Se estudia dónde se requiere energía, qué condiciones ambientales existen y qué restricciones introduce el edificio. Después se desarrolla la distribución de puntos, la organización de circuitos y la documentación de cálculo por personal competente en el proyecto eléctrico.

La coordinación exige revisar puertas, muebles fijos, plafones, registros y zonas de mantenimiento. Un contacto dibujado detrás de un elemento inaccesible o una luminaria que coincide con un elemento estructural puede revelar que las especialidades trabajaron sobre versiones distintas. Los conflictos se resuelven revisando las láminas relacionadas, no solamente desplazando símbolos para que el dibujo se vea limpio.

Para representar esas relaciones también resultan útiles los criterios de planta, alzado y perfil: una ubicación horizontal puede necesitar un alzado o detalle para comunicar su posición vertical. Las alturas deben expresarse respecto de una referencia definida y de los acabados previstos.

Vista axonométrica de dos habitaciones junto a su planta, con puntos azules y franjas de color que ilustran la coordinación eléctrica.
Ilustración conceptual generada con IA de la coordinación entre espacio arquitectónico y ubicación de puntos; no define alturas de montaje.

Cargas, conductores y protecciones: qué debe justificar el proyecto

El cálculo determina las características necesarias según las cargas y las condiciones de la instalación. No existe un calibre de conductor ni una protección universal que pueda recomendarse únicamente por el nombre del recinto. La selección requiere estudiar, entre otros aspectos, características de las cargas, condiciones de instalación, distancias y compatibilidad de los componentes.

El cuadro de cargas permite organizar información, pero una tabla sin criterios de cálculo no demuestra la suficiencia del diseño. Del mismo modo, sumar potencias no resuelve por sí solo todas las comprobaciones. Una revisión profesional debe verificar la correspondencia entre cálculos, diagramas, especificaciones y representación gráfica, evitando copiar soluciones de otra obra sin revisar sus condiciones.

En una entrega académica puede utilizarse un ejemplo simplificado para aprender a relacionar documentos. Debe identificarse como ejercicio y declarar sus supuestos. En un proyecto ejecutivo, los datos tienen que responder a las condiciones reales y al alcance contratado.

Normativa de referencia en México

En México, la referencia consultada para instalaciones de utilización es la NOM-001-SEDE-2012. El catálogo oficial PLATIICA de la Secretaría de Economía la registra como vigente en la consulta realizada el 19 de noviembre de 2026. El texto oficial define su alcance y requisitos; un proyecto o una respuesta a comentarios no debe confundirse con una norma definitiva que la sustituya.

La base IEC 60617 es una referencia de símbolos para diagramas, no una certificación de que cualquier plano cumple los requisitos mexicanos. El responsable del proyecto debe identificar las disposiciones que correspondan al inmueble y los procedimientos de revisión o evaluación aplicables. Esta guía explica cómo entender la documentación y no sustituye la memoria de cálculo ni la revisión del diseño.

Errores frecuentes y revisión antes de entregar

  • Utilizar una base desactualizada: produce discrepancias con muros, mobiliario y equipos.
  • Omitir la leyenda: obliga al lector a suponer significados que pueden ser incorrectos.
  • Repetir claves o dejar referencias incompletas: impide relacionar planta, tablero y cuadro de cargas.
  • Confundir líneas de control con canalizaciones: altera la interpretación de la lámina.
  • Presentar imágenes ilustrativas como soluciones ejecutivas: una imagen atractiva no acredita cálculo ni cumplimiento.

Antes de emitir la entrega, revisa legibilidad al tamaño de impresión previsto, coherencia entre láminas y registro de cambios. Las modificaciones realizadas en obra deben documentarse para que el expediente final sirva al mantenimiento. El plano actualizado permite localizar información; cualquier intervención debe apoyarse en procedimientos de trabajo adecuados y personal competente.

Preguntas frecuentes

¿Es lo mismo plano eléctrico y plano de iluminación?

No necesariamente. El alcance eléctrico puede incluir contactos, equipos, tableros y alimentación, mientras que el estudio de iluminación puede desarrollar distribución luminosa, control y otras condiciones específicas.

¿Un solo plano basta para ejecutar toda la instalación?

Depende del alcance, pero una planta aislada suele ser insuficiente. Deben consultarse los diagramas, cuadros, detalles y especificaciones que integren el proyecto.

¿Se puede dibujar en CAD o BIM?

Sí. La herramienta puede facilitar coordinación y edición, pero no sustituye el criterio técnico ni garantiza que los documentos estén completos o sean coherentes.

¿Las láminas de este artículo pueden copiarse para construir?

No. Los ejemplos originales sirven para observar formas de representación. Las tres imágenes nuevas generadas con IA son conceptuales y no constituyen planos calculados, esquemas normalizados ni instrucciones de montaje.
