¿Qué es un Plano de Detalles en Arquitectura?
- By Nicolás Jiménez
- 10 octubre, 2024
En arquitectura, los planos de detalles juegan un rol crucial en el desarrollo de cualquier proyecto de construcción. Aunque los planos generales proporcionan una visión amplia de la obra, los planos de detalles permiten profundizar en las especificaciones técnicas, garantizando que cada parte del proyecto se ejecute con precisión. En este artículo, exploraremos qué es un plano de detalles, su importancia, características, cómo interpretarlos y las normativas que se deben seguir.
Tabla de contenido
Definición
Un plano de detalles en arquitectura es un documento gráfico que proporciona información detallada y precisa sobre una parte específica de una edificación o estructura. A diferencia de los planos generales, que presentan una vista global del proyecto, el plano de detalles se centra en un área o elemento específico, ofreciendo dimensiones exactas, materiales, y especificaciones técnicas que aseguran la correcta ejecución en obra.
Este tipo de plano se utiliza para representar con claridad los componentes complejos de una estructura, tales como uniones, acabados, instalaciones y otros aspectos técnicos que requieren mayor precisión.
Utilidad y Función
La principal función de un plano de detalles es proporcionar información detallada sobre un elemento arquitectónico en particular para que se construya según las especificaciones del diseño. Entre sus múltiples usos, destacan:
Claridad en la ejecución: Al detallar partes específicas del proyecto, como las conexiones entre materiales o elementos constructivos, los planos de detalles evitan ambigüedades que podrían generar errores en obra.
Garantía de precisión: Estos planos aseguran que los materiales, acabados, y dimensiones se sigan al pie de la letra, lo que ayuda a mantener la calidad y seguridad en la construcción.
Comunicación entre profesionales: Los planos de detalles son esenciales para que arquitectos, ingenieros, constructores y otros profesionales involucrados en el proyecto entiendan perfectamente cómo debe ejecutarse una determinada parte de la edificación.
Características
Un plano de detalles se diferencia de otros tipos de planos por las siguientes características:
- Escala mayor: Estos planos suelen utilizar una escala mucho mayor que los planos generales, lo que permite mostrar con claridad los componentes técnicos de cada detalle.
Especificaciones técnicas: Acompañados de notas detalladas, estos planos describen materiales, acabados y procedimientos de construcción.
Representación de un área específica: Se enfoca en una pequeña sección del proyecto, como una ventana, una puerta, o una unión estructural.
Precisión y claridad: Es fundamental que los planos de detalles sean lo suficientemente claros y precisos para que cualquier profesional pueda interpretarlos correctamente.
Información clave que debe tener
Para ser útil, un plano de detalles debe incluir la siguiente información clave:
Dimensiones exactas: Especificación precisa de medidas que corresponden a las piezas que se van a fabricar o montar.
Materiales: Tipos de materiales a utilizar, con sus especificaciones técnicas.
Acabados: Instrucciones sobre los acabados, como pinturas, barnices o recubrimientos.
Uniones y fijaciones: Cómo se unen las diferentes partes y qué tipo de fijación se utilizará (tornillos, soldaduras, etc.).
Cotas y despieces: Indicaciones numéricas que describen distancias, ángulos y cortes.
Cómo Leerlo e Interpretarlo
La lectura de un plano de detalles es fundamental para que los profesionales involucrados comprendan cómo se debe construir un determinado elemento. Para interpretarlo correctamente, se deben seguir los siguientes pasos:
- Identificar la escala: Los planos de detalles suelen estar en una escala mayor, como 1:10 o 1:5, lo que permite observar los componentes en detalle.
- Leer las cotas y anotaciones: Las anotaciones deben ser claras y deben indicar los materiales y procedimientos de ejecución.
- Observar los cortes y secciones: Los planos de detalles pueden incluir cortes y secciones que muestran cómo deben ensamblarse los elementos, desde una perspectiva tridimensional o lateral.
Tipos de Planos de Detalles
Existen varios tipos de planos de detalles dependiendo de la naturaleza del proyecto. Algunos de los más comunes son:
Detalles constructivos: Muestran las uniones entre diferentes elementos estructurales, como una pared y una losa.
Detalles de acabados: Proporcionan información sobre cómo deben aplicarse los acabados, como revestimientos o enlucidos.
Detalles de instalaciones: Específicos para instalaciones eléctricas, sanitarias o de climatización.
Detalles de mobiliario: Planos que describen las especificaciones de muebles o elementos personalizados de diseño interior.
Datos curiosos
Origen histórico: Los planos de detalles se comenzaron a utilizar de manera más formal durante la Revolución Industrial, cuando la arquitectura y la ingeniería requerían mayor precisión debido a la complejidad de las nuevas técnicas constructivas.
Escalabilidad: A menudo, los planos de detalles se hacen en escalas más grandes para facilitar la visualización. Es común usar escalas de 1:5 o 1:10, mucho más detalladas que las habituales en planos generales.
Conclusión
El plano de detalles en arquitectura es una herramienta esencial para la correcta ejecución de cualquier obra. Gracias a su nivel de precisión y especificidad, permite evitar errores durante la construcción y garantiza que cada elemento del proyecto sea ejecutado tal como fue diseñado. Además, al incluir materiales, acabados, y detalles constructivos, los planos de detalles son una referencia vital para la comunicación entre todos los actores involucrados en el proceso constructivo. Sin ellos, sería imposible lograr un acabado final de alta calidad y durabilidad.
Fuentes
- Ching, F. D. K. (2015). Manual de dibujo arquitectónico. Ediciones Gili.
- Saldarriaga, A. (2006). Historia de la arquitectura moderna. Universidad Nacional de Colombia.
- ISO 128-20:2001. Dibujo técnico – Principios generales de representación – Parte 20: Líneas de referencia y líneas de cota.

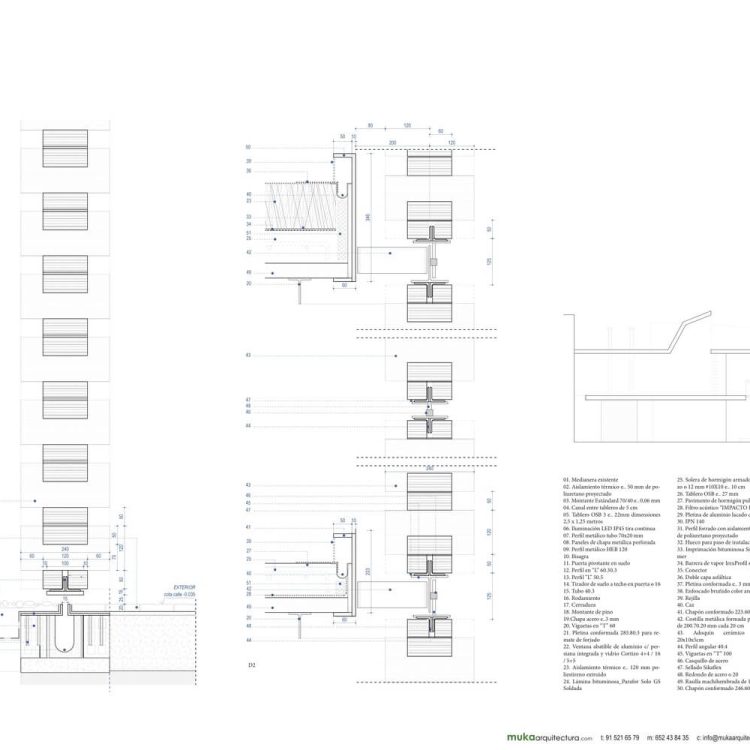

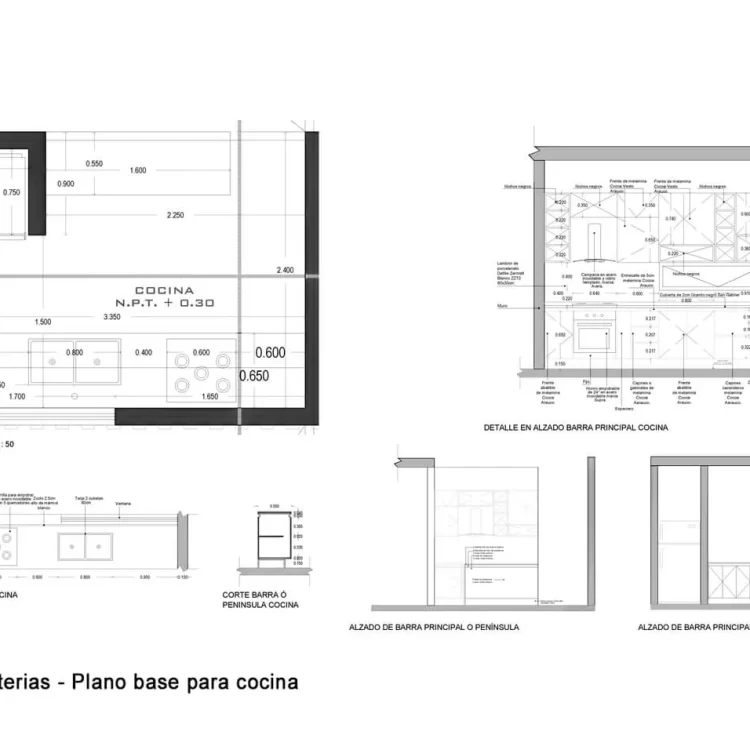

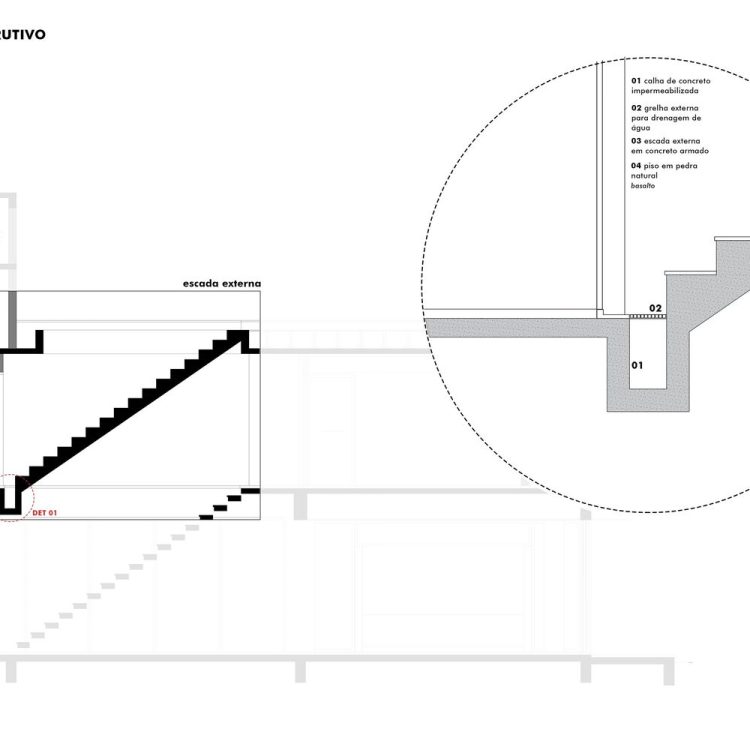

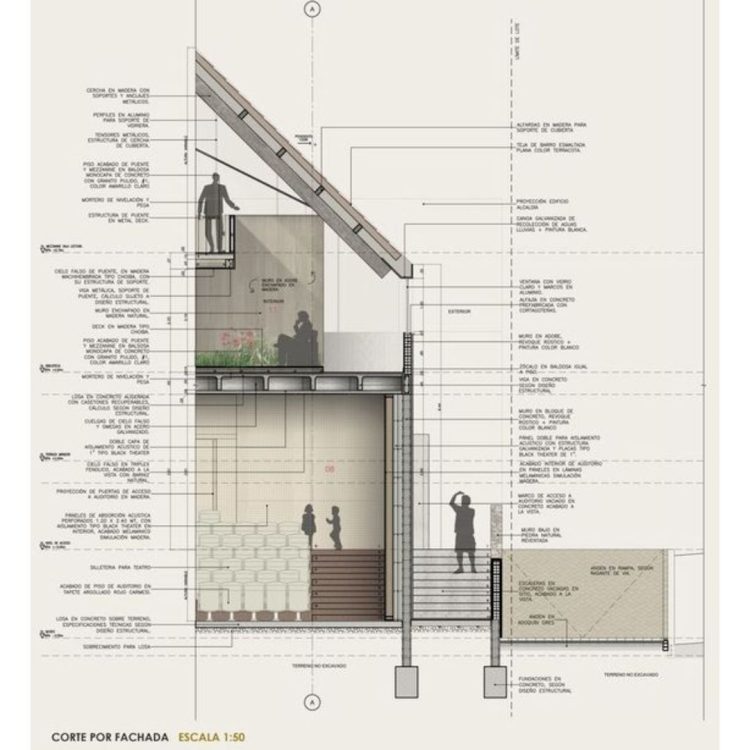

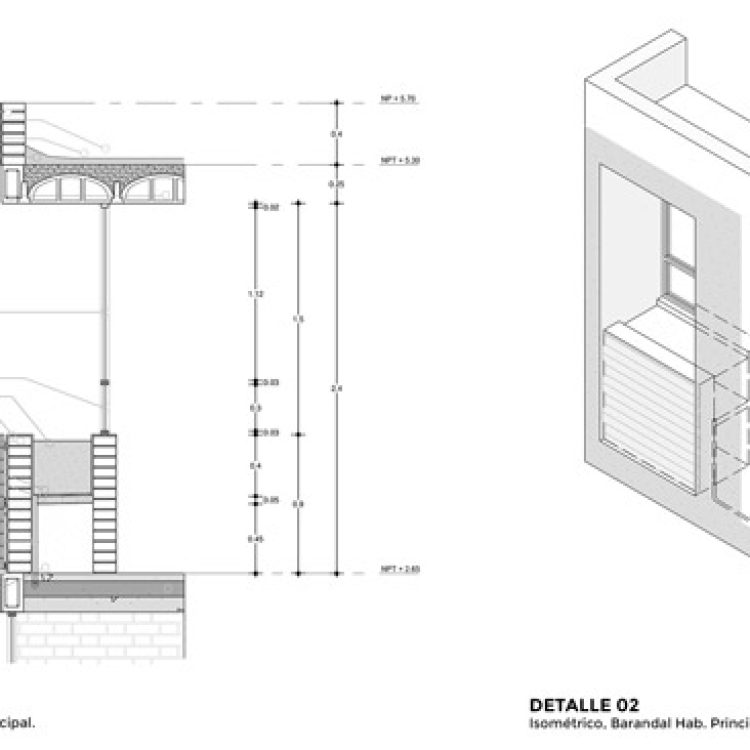

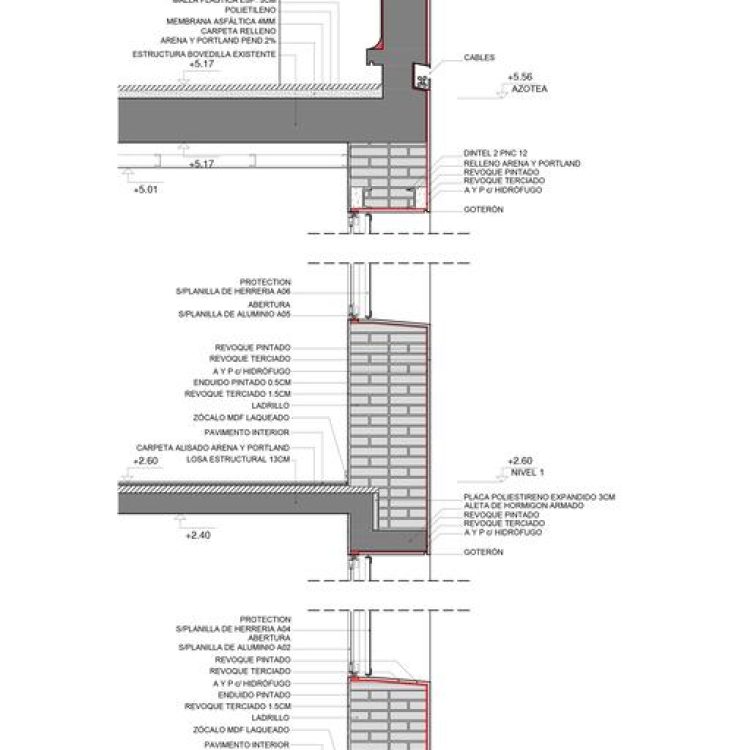

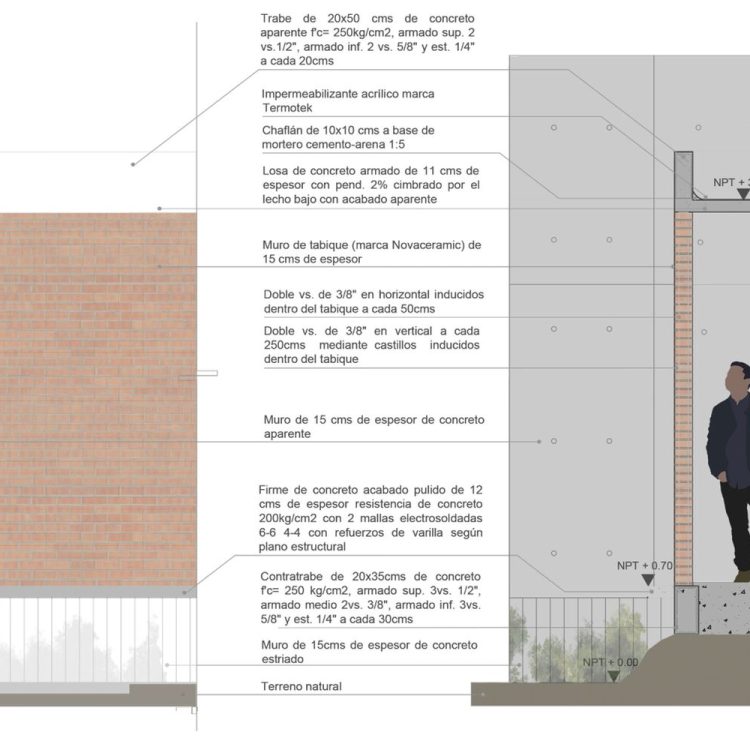

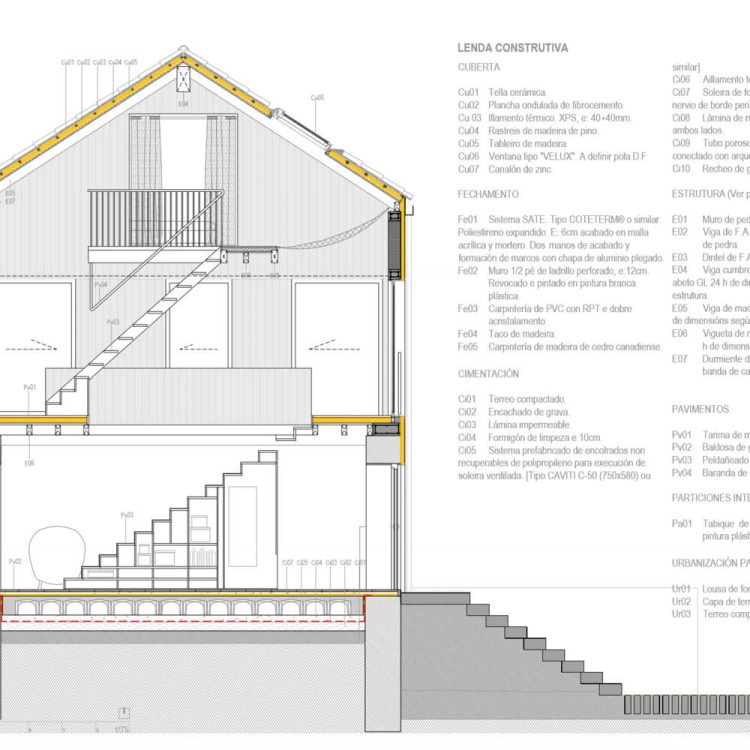

Imágenes
