¿Qué es un plano de iluminación en Arquitectura?
- By Nicolás Jiménez
- 23 octubre, 2024
En la arquitectura, los planos de iluminación son herramientas fundamentales para garantizar una correcta distribución y diseño lumínico en los espacios. Un buen plan de iluminación no solo afecta la estética de un lugar, sino que también es crucial para la eficiencia energética y el confort visual. En este artículo, exploraremos en profundidad qué es un plano de iluminación en arquitectura, sus características, utilidad y cómo interpretar correctamente los símbolos que lo componen.

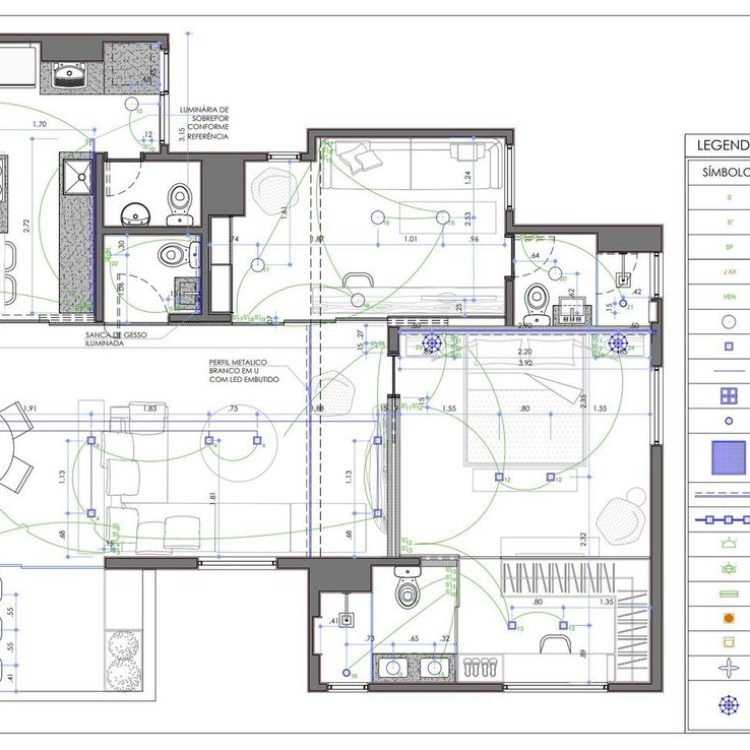

¿Qué es un plano de iluminación?
Un plano de iluminación es un dibujo técnico que representa la disposición de las luminarias, los circuitos eléctricos y los puntos de control en un espacio arquitectónico. Su propósito es mostrar cómo se distribuirá la luz artificial, con el fin de asegurar una iluminación adecuada, eficiente y acorde con el diseño interior o exterior del edificio.
Este tipo de plano detalla la ubicación exacta de las fuentes de luz, los interruptores, los puntos de conexión y, en algunos casos, la cantidad de luz (lúmenes) que debe proporcionar cada dispositivo. En resumen, un plano de iluminación es la guía visual y técnica que permite planificar y ejecutar un sistema de iluminación dentro de una construcción.
Utilidad y función
La principal utilidad de un plano de iluminación en arquitectura es optimizar la distribución lumínica para cumplir con las necesidades específicas del espacio, ya sea residencial, comercial o industrial. A continuación, te presentamos las funciones más destacadas de este tipo de plano:
- Asegura una correcta distribución de la luz: Un buen plano garantiza que cada área del edificio reciba la cantidad adecuada de luz, evitando zonas oscuras o mal iluminadas.
- Eficiencia energética: Permite seleccionar y ubicar correctamente las luminarias de manera que se minimice el consumo energético.
- Cumplimiento normativo: El plano asegura que el sistema de iluminación cumpla con las regulaciones locales y los estándares de seguridad eléctrica.
- Optimización del confort visual: Distribuye las luminarias de manera que no causen deslumbramiento o sombras incómodas.
- Estética y diseño: Un buen diseño lumínico realza los elementos arquitectónicos y crea diferentes ambientes en un mismo espacio.

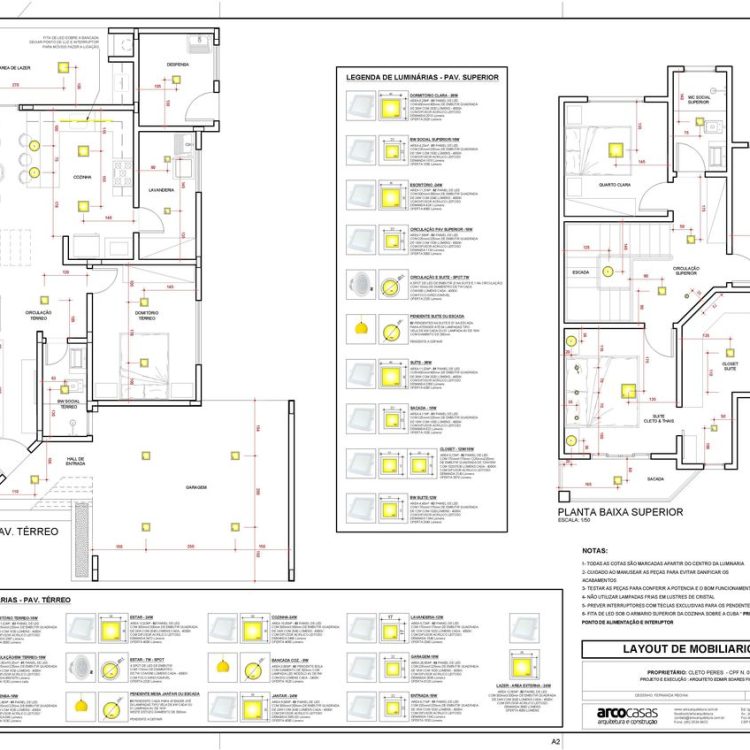

Características
Los planos de iluminación poseen características específicas que los diferencian de otros tipos de planos arquitectónicos. Algunas de las características más importantes son:
- Ubicación precisa de las luminarias: Se especifica dónde se instalarán las luces, ya sea en techos, paredes o suelos.
- Distribución eléctrica: Indica la disposición de los circuitos eléctricos, incluyendo las conexiones de cables, interruptores y enchufes.
- Símbolos y leyendas: Para representar las diferentes luminarias, se usan símbolos estandarizados que permiten a los profesionales interpretar el plano fácilmente.
- Zonas de iluminación: El plano se puede dividir en áreas que requieren diferentes tipos o intensidades de luz (iluminación general, de acento o de trabajo).
- Cálculo lumínico: En algunos casos, se incluye un cálculo para garantizar que la iluminación sea suficiente según los requerimientos del espacio (medido en lux o lúmenes).

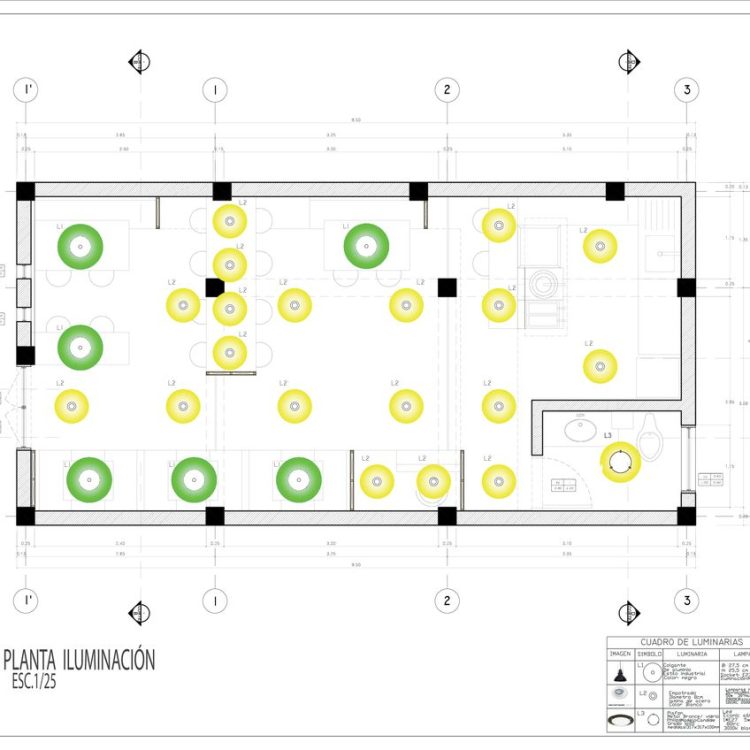

Información clave que debe
Un plano de iluminación debe incluir ciertos elementos clave para ser completo y funcional. A continuación, te presentamos la información que no puede faltar en este tipo de plano:
- Identificación de luminarias: Cada fuente de luz debe estar claramente identificada con su tipo (por ejemplo, LED, fluorescente, incandescente) y su ubicación.
- Esquema de circuitos: El plano debe mostrar cómo están conectadas las luminarias a los diferentes circuitos eléctricos.
- Puntos de control: Deben incluirse los interruptores, reguladores de intensidad y sistemas de control automatizado, si es el caso.
- Especificaciones técnicas: Potencia, tipo de bombilla, temperatura de color, intensidad lumínica y eficiencia energética.
- Alturas de instalación: Es fundamental que el plano indique a qué altura se colocarán las luces para asegurar que el efecto sea el deseado.
Como leerlo e interpretarlo
Leer e interpretar un plano de iluminación puede ser una tarea compleja si no se conocen las convenciones y simbología específicas. A continuación, se describen los pasos básicos para interpretar correctamente este tipo de plano:
- Identifica las zonas del plano: El primer paso es identificar las áreas representadas en el plano (salas, oficinas, exteriores, etc.).

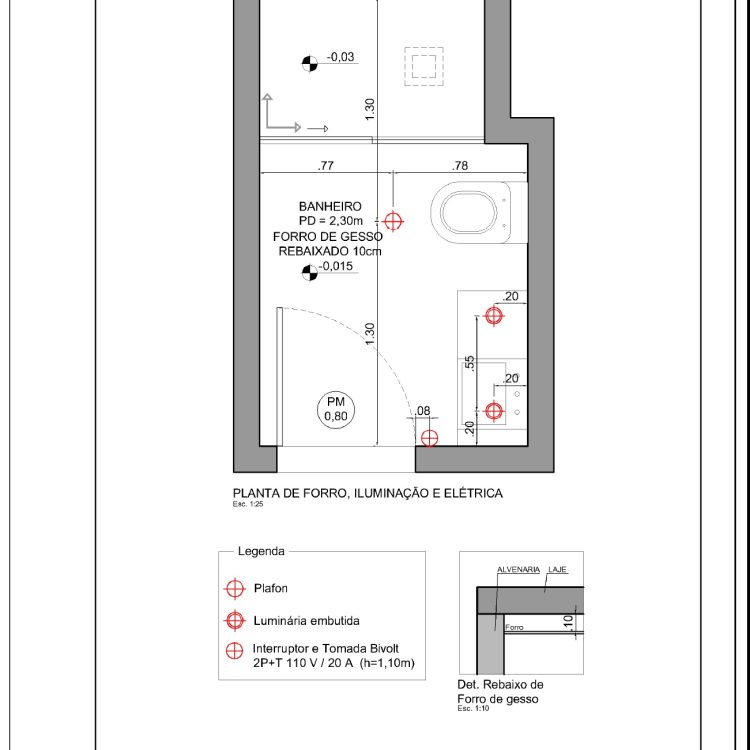

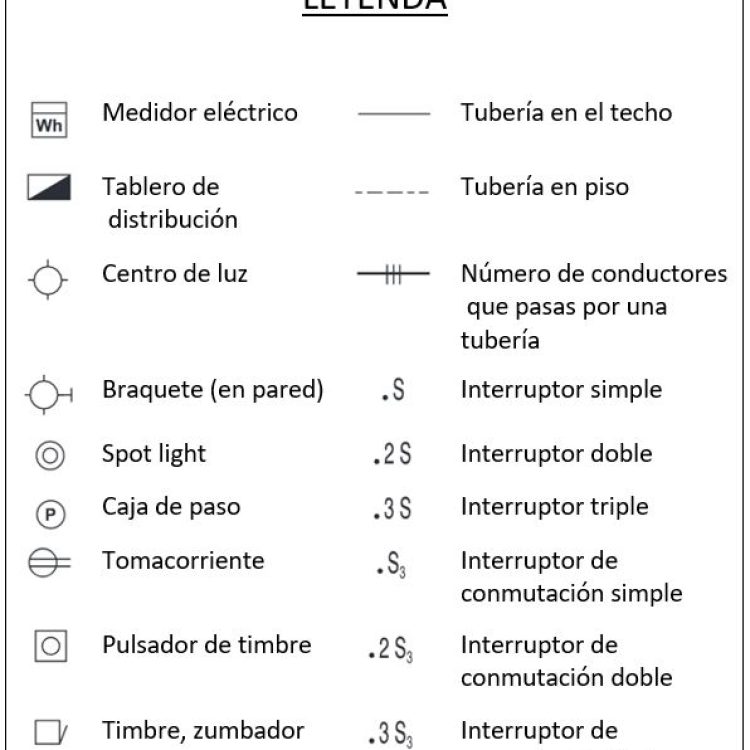

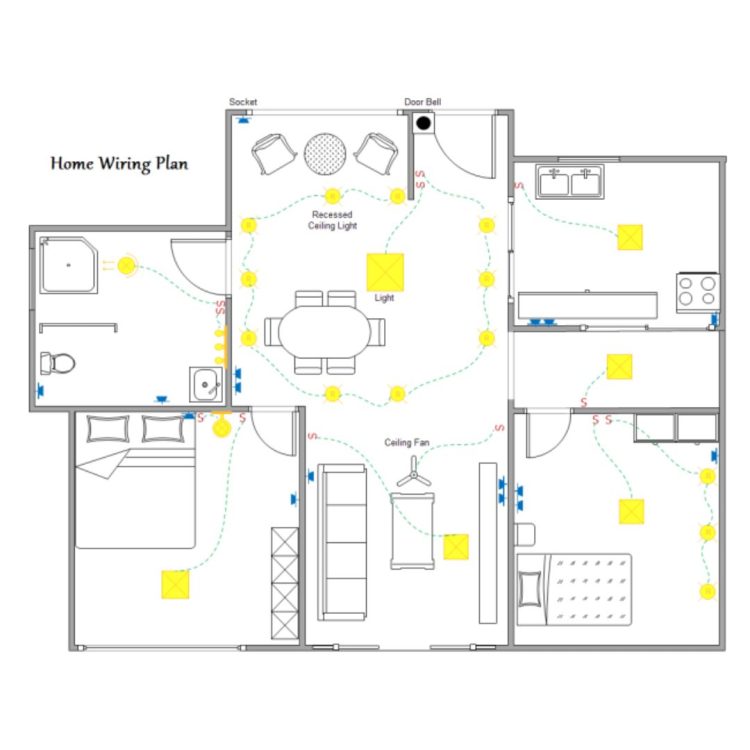

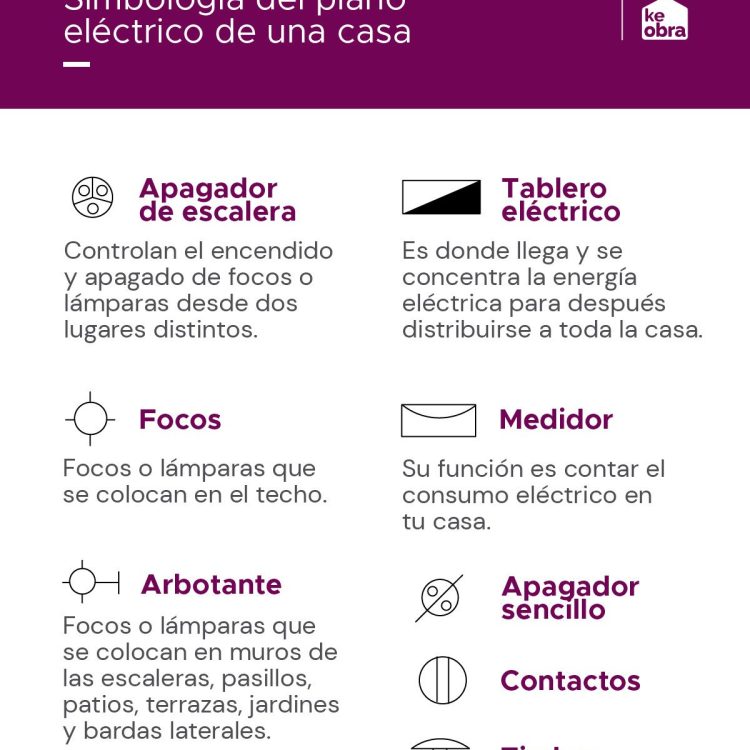

- Reconoce los símbolos: Aprende a identificar los símbolos que representan las diferentes luminarias y puntos de control. Generalmente, hay una leyenda o tabla de símbolos en una esquina del plano.
- Observa la distribución: Analiza cómo se distribuyen las luminarias en cada zona. Verifica si la iluminación es uniforme o si hay áreas de iluminación focal.
- Revisa los circuitos: El plano muestra los circuitos eléctricos y sus conexiones. Comprueba que la carga eléctrica esté bien distribuida entre los circuitos para evitar sobrecargas.
- Comprueba la eficiencia: Revisa las especificaciones de cada luminaria y verifica que el diseño lumínico cumpla con los requisitos de eficiencia energética.
Datos curiosos
- La importancia de la temperatura de color: En un plano de iluminación, no solo se especifica la ubicación de las luces, sino también la temperatura de color que debe tener cada luminaria.
- El origen de los símbolos en planos de iluminación: Los símbolos utilizados en los planos de iluminación están estandarizados internacionalmente por organismos como la IEC (International Electrotechnical Commission).
- Integración de la tecnología domótica: Los planos de iluminación actuales no solo incluyen luminarias tradicionales, sino que también contemplan la instalación de sistemas inteligentes como sensores de movimiento, reguladores de intensidad y automatización a través de dispositivos móviles.
Conclusión
El plano de iluminación en arquitectura es una herramienta indispensable para lograr un diseño lumínico eficiente, estético y funcional. No solo asegura una correcta distribución de la luz en los espacios, sino que también contribuye al ahorro energético y al confort visual de los usuarios. Saber interpretar y utilizar un plano de este tipo es esencial para cualquier arquitecto, diseñador o electricista que desee trabajar en proyectos de construcción o remodelación.
En resumen, el plano de iluminación combina aspectos técnicos y estéticos, y su correcta implementación puede marcar la diferencia entre un espacio cómodo y eficiente, y uno que no cumpla con las expectativas lumínicas. Familiarizarse con su simbología, distribución y características te permitirá aprovechar al máximo sus beneficios en cualquier proyecto arquitectónico.
Fuentes
- Ching, F. D. K. (2014). Manual de diseño arquitectónico. Editorial Gustavo Gili.
- Neufert, E. (2016). Arte de proyectar en arquitectura. Gustavo Gili.
- González, J. (2021). Diseño de iluminación eficiente en arquitectura. Ediciones AENOR.
