Proyecciones ortogonales diédricas
- By Nicolás Jiménez
- 29 agosto, 2024
Las proyecciones ortogonales diédricas son una de las técnicas más fundamentales y utilizadas en la representación gráfica dentro de la arquitectura y la ingeniería. Estas proyecciones permiten a los profesionales plasmar objetos tridimensionales en dos dimensiones, lo que facilita su análisis y construcción. En este artículo, exploraremos en profundidad qué son las proyecciones ortogonales diédricas, sus características principales, su utilidad en el campo arquitectónico y cómo dominar esta técnica puede mejorar significativamente tus habilidades de diseño y representación.
Tabla de contenido
¿Qué son las proyecciones ortogonales diédricas?
Las proyecciones ortogonales diédricas son un método de representación gráfica en el que un objeto tridimensional se proyecta sobre un plano mediante líneas perpendiculares a dicho plano. Esta técnica se basa en la geometría descriptiva, una rama de las matemáticas que se centra en la representación de figuras en el espacio tridimensional y su proyección en superficies planas.

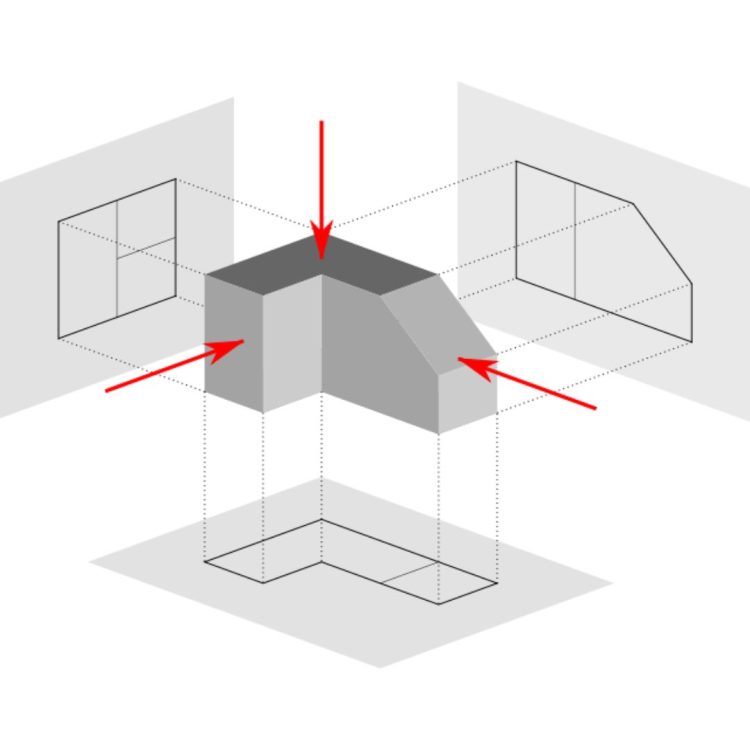

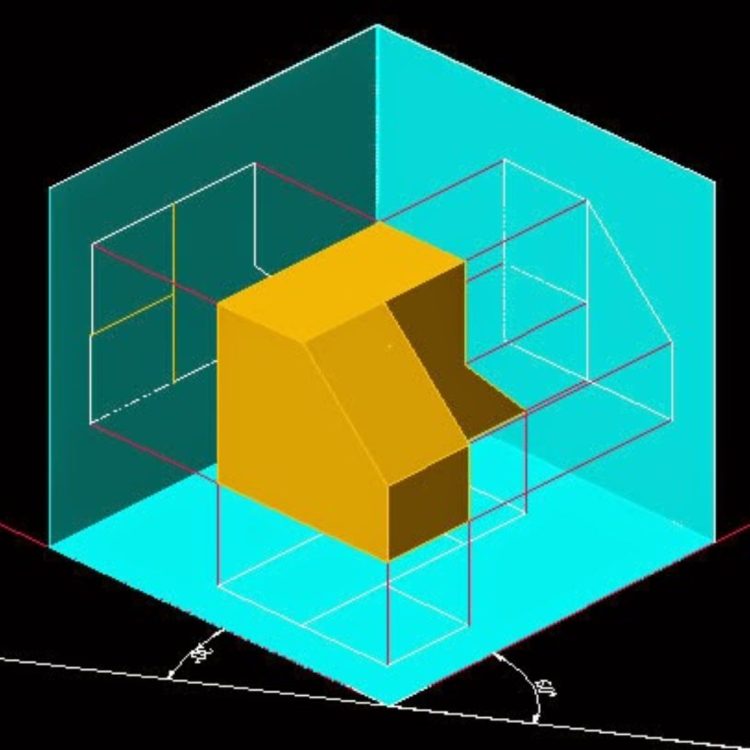

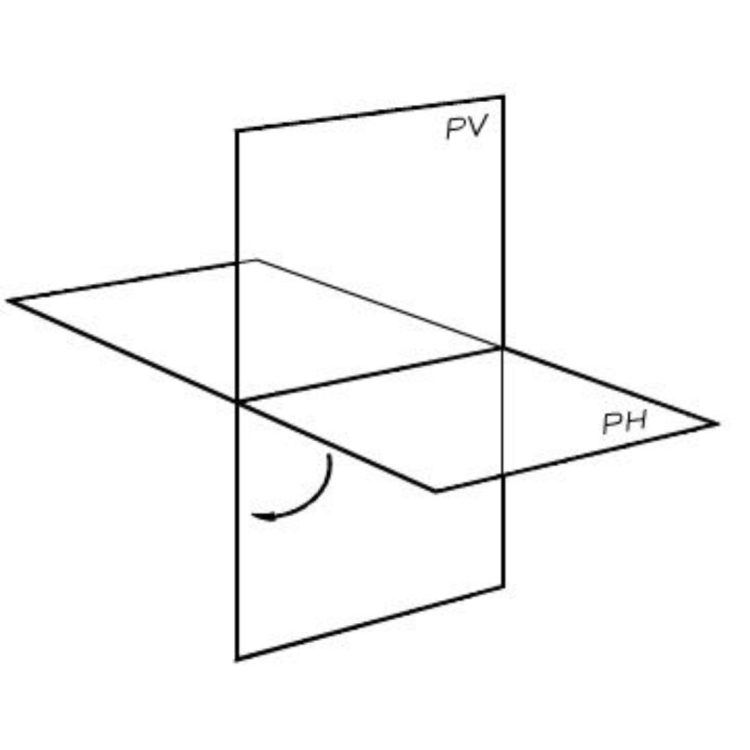

El término “diédrico” proviene del griego “di-” que significa “dos” y “-edro” que significa “cara” o “superficie”. En este contexto, se refiere a la representación de un objeto a través de dos planos perpendiculares entre sí, generalmente denominados plano horizontal y plano vertical. Estos planos generan dos vistas fundamentales: la vista en planta (proyección sobre el plano horizontal) y la vista frontal (proyección sobre el plano vertical).
Características de las proyecciones ortogonales diédricas
Para entender a fondo cómo funcionan las proyecciones ortogonales diédricas, es crucial conocer sus principales características:
1. Perpendicularidad:
La clave de las proyecciones ortogonales diédricas es que las líneas proyectantes son siempre perpendiculares al plano sobre el que se proyecta el objeto. Esto garantiza que no haya distorsión en las dimensiones del objeto, permitiendo una representación exacta y a escala.
2. Vista múltiple:
En las proyecciones ortogonales diédricas, es común utilizar múltiples vistas para representar un objeto de manera completa. Además de las vistas frontal y en planta, se pueden incluir la vista lateral y, en algunos casos, una vista posterior. Cada una de estas vistas ofrece una perspectiva diferente del objeto, lo que permite una comprensión integral de su forma y dimensiones.
3. Simplicidad en la representación:
A diferencia de otros métodos de proyección, las proyecciones ortogonales diédricas se caracterizan por su simplicidad y precisión. No se requiere el uso de perspectiva, lo que simplifica el proceso de dibujo y garantiza que las proporciones del objeto se mantengan intactas.
4. Uso de líneas ocultas:
Cuando un objeto tiene partes que no son visibles desde una determinada vista, estas se representan mediante líneas ocultas, generalmente trazadas con líneas discontinuas. Esto permite que el dibujante o el observador entiendan la forma completa del objeto, incluso aquellas partes que no son visibles directamente.
Utilidad de las proyecciones ortogonales diédricas en la arquitectura
La aplicación de las proyecciones ortogonales diédricas en la arquitectura es vasta y variada. A continuación, se describen algunas de las principales utilidades de esta técnica en el ámbito arquitectónico:
1. Representación exacta de objetos
Una de las principales ventajas de las proyecciones ortogonales diédricas es su capacidad para representar objetos con una precisión exacta. Esto es esencial en la arquitectura, donde las medidas y proporciones deben ser precisas para garantizar que un diseño pueda ser llevado a la realidad sin errores. Además, esta precisión es crucial para la comunicación efectiva entre arquitectos, ingenieros y constructores.
2. Facilita la creación de planos técnicos
Los planos técnicos son esenciales en cualquier proyecto arquitectónico. Las proyecciones ortogonales diédricas facilitan la creación de estos planos, permitiendo representar diferentes vistas de un edificio o estructura. Esto incluye la planta (vista desde arriba), el alzado (vista frontal) y las secciones (cortes transversales o longitudinales).
3. Herramienta de análisis
Las proyecciones ortogonales diédricas no solo son útiles para la representación gráfica, sino que también son una herramienta invaluable para el análisis. Por ejemplo, al realizar una proyección ortogonal de una estructura, es posible identificar posibles conflictos o problemas en el diseño, como interferencias entre diferentes elementos constructivos.
4. Diseño y modificación de estructuras complejas
En proyectos arquitectónicos complejos, las proyecciones ortogonales diédricas son fundamentales para visualizar y modificar estructuras complicadas. Al proporcionar una representación clara y precisa de cada componente de la estructura, los arquitectos pueden realizar ajustes y mejoras de manera más eficiente.
5. Mejora la comunicación en equipos multidisciplinarios
En proyectos arquitectónicos, es común que trabajen equipos multidisciplinarios, que incluyen arquitectos, ingenieros, constructores y otros profesionales. Las proyecciones ortogonales diédricas permiten una comunicación más clara y efectiva entre estos equipos, ya que proporcionan una representación común y comprensible del objeto o estructura en cuestión.
Leer también: Concreto (Arquitectura)
Conclusión
Las proyecciones ortogonales diédricas son una herramienta esencial en el arsenal de cualquier arquitecto o estudiante de arquitectura. Su capacidad para representar objetos tridimensionales en dos dimensiones con precisión y claridad las convierte en una técnica invaluable en la creación de planos, el análisis de estructuras y la comunicación efectiva dentro de equipos multidisciplinarios. Además, su simplicidad y exactitud permiten que sean accesibles tanto para profesionales experimentados como para aquellos que recién comienzan en el campo de la arquitectura.
Dominar las proyecciones ortogonales diédricas no solo mejorará tus habilidades de dibujo y representación, sino que también te permitirá abordar proyectos arquitectónicos con mayor confianza y precisión. Al entender y aplicar correctamente esta técnica, estarás mejor preparado para enfrentar los desafíos del diseño arquitectónico y contribuir de manera significativa a la creación de espacios funcionales y estéticamente agradables.
