¿Que es una Planta de Conjunto en Arquitectura?
- By Nicolás Jiménez
- 8 octubre, 2024
En arquitectura, una de las representaciones gráficas más importantes y utilizadas es la planta de conjunto. Este tipo de plano es esencial para comprender la disposición de edificios y espacios exteriores en un proyecto arquitectónico. Pero, ¿qué es exactamente y cómo se utiliza? A lo largo de este artículo, exploraremos en detalle qué es una planta de conjunto en arquitectura, sus funciones, características y cómo interpretarla correctamente.
Tabla de contenido
Definición
Una planta de conjunto en arquitectura es un plano que muestra la disposición general de un conjunto arquitectónico, es decir, todos los edificios, elementos exteriores y espacios abiertos que forman parte de un proyecto. En este plano se representan tanto las construcciones como las áreas verdes, accesos, estacionamientos, y demás elementos que conforman el proyecto en su totalidad. En resumen, es una vista aérea que permite visualizar cómo se organizan todos los componentes dentro de un terreno o área específica.
Este tipo de representación es esencial para entender la relación entre las diversas partes de un proyecto y cómo se integran con su entorno.
Utilidad y función
La utilidad de una planta de conjunto radica en que permite a los arquitectos, ingenieros y urbanistas visualizar la disposición general de los diferentes elementos de un proyecto, ayudando a tomar decisiones sobre la distribución espacial, circulación vehicular y peatonal, y la relación entre las diferentes construcciones. Funciones clave de la planta de conjunto incluyen:
- Visualización global: Facilita una comprensión clara del diseño en su totalidad.
- Organización espacial: Ayuda a definir cómo los edificios y los espacios exteriores se relacionan entre sí.
- Planeación del entorno: Permite organizar áreas verdes, accesos, áreas de recreación, entre otros.
- Gestión de la circulación: Optimiza el flujo vehicular y peatonal dentro del conjunto arquitectónico.
Gracias a esta representación, es posible evitar errores en la fase de construcción, ya que anticipa cómo cada elemento interactuará con el resto del proyecto y el entorno.
Características
Las principales características de una planta de conjunto son:
- Escala: Se representa en una escala más pequeña que otros planos, para abarcar todo el conjunto.
- Vista superior: Es una vista desde arriba, que muestra la distribución de los elementos en el terreno.
- Detallado del terreno: Incluye el dibujo del terreno, edificios, áreas verdes, estacionamientos y otros elementos exteriores.
- Circulación: Muestra caminos, accesos, senderos y rutas tanto para peatones como para vehículos.
- Orientación: Indica la orientación del proyecto en relación con los puntos cardinales, algo fundamental para evaluar factores como la luz solar y los vientos.
Información que debe tener un plano de conjunto
Para que un plano de conjunto sea completo y útil, debe incluir cierta información esencial. A continuación, se detalla la información clave que debe aparecer en este tipo de plano:
- Escala.
- Orientación.
- Límites del terreno.
- Edificaciones.
- Accesos y circulaciones.
- Zonas verdes y espacios exteriores.
- Equipamiento urbano.
- Estacionamientos.
- Cotas y medidas.
- Leyenda o simbología.
- Nombre del proyecto y autor.
- Detalles topográficos (si aplica).
Cómo interpretar una planta de conjunto
Para interpretar una planta de conjunto, es importante seguir ciertos pasos que te ayudarán a entender su contenido:
- Identificar la escala: Al tratarse de una representación a escala, debes observar la proporción real del terreno y sus edificaciones.
- Observar la orientación: La orientación generalmente está indicada con una rosa de los vientos o un símbolo de norte.
- Leer las leyendas: La planta de conjunto incluye símbolos y leyendas que te ayudarán a identificar elementos como vegetación, pavimentos, mobiliario urbano, entre otros.
- Analizar los espacios: Visualiza la relación entre los edificios y los espacios abiertos. Evalúa cómo están distribuidos los accesos, jardines y zonas de esparcimiento.
- Reconocer los tipos de líneas: Diferentes tipos de líneas pueden representar límites, caminos o niveles.
Tipos de plantas de conjunto
Existen varios tipos de plantas de conjunto en arquitectura, según el propósito del proyecto y el nivel de detalle requerido:
- Planta de conjunto urbano: Se utiliza para proyectos a gran escala, como complejos residenciales, parques urbanos o centros comerciales.
- Planta de conjunto residencial: Representa la distribución de casas o edificios en una zona habitacional.
- Planta de conjunto industrial: Muestra la disposición de fábricas, almacenes y zonas industriales.
- Planta de conjunto institucional: Se utiliza en universidades, hospitales, o centros de gobierno, donde es necesario organizar múltiples edificios.
Cada tipo de planta de conjunto tiene sus particularidades, pero todas comparten el objetivo de mostrar la relación entre los distintos componentes arquitectónicos en un espacio determinado.
Datos curiosos
- El uso de plantas de conjunto se remonta a las antiguas civilizaciones, donde ya se representaban ciudades enteras en planos, como en Babilonia o Egipto.
- Algunos de los proyectos arquitectónicos más emblemáticos del mundo, como Brasilia, fueron diseñados usando este tipo de plano para organizar la ciudad en su totalidad.
- La planta de conjunto es una herramienta clave no solo en la arquitectura, sino también en el urbanismo y la ingeniería civil, ya que permite la planificación integral de grandes infraestructuras.
Conclusión
La planta de conjunto es una herramienta fundamental en el diseño arquitectónico, permitiendo visualizar la disposición y relación entre los diferentes elementos que forman parte de un proyecto. Su interpretación correcta facilita la comprensión de cómo se integran los espacios exteriores e interiores, optimizando tanto la funcionalidad como la estética del conjunto. Como arquitectos, es esencial dominar la lectura y creación de este tipo de planos para garantizar un diseño coherente, eficiente y armonioso.
Fuentes
- Ching, F. D. K. (2007). Dibujo y Proyecto en Arquitectura. Editorial Gustavo Gili.
- Neufert, E. (2014). Arte de proyectar en arquitectura. Editorial Gustavo Gili.
- Ramírez, J. (2015). Planificación Urbana y Territorial: Teoría y Práctica. Editorial Universitaria.

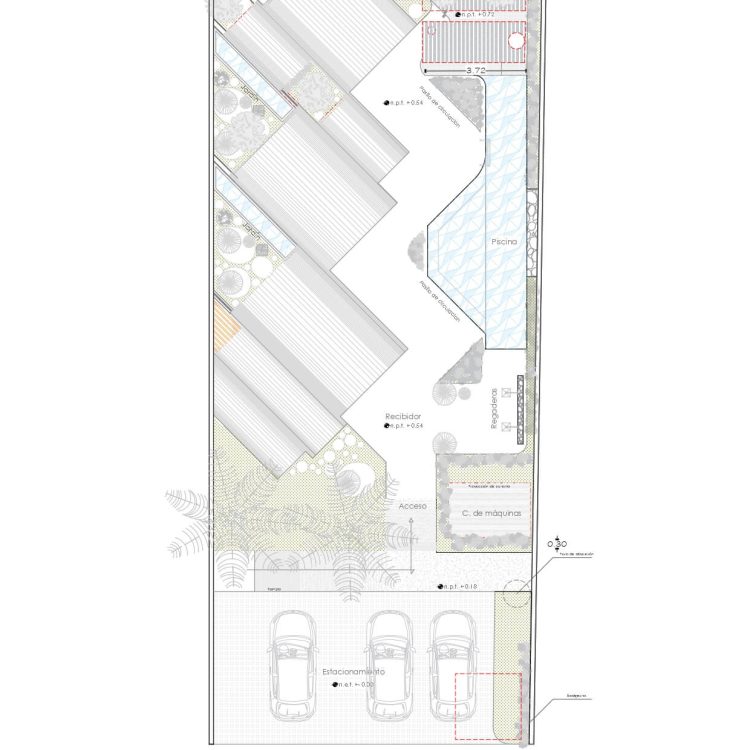

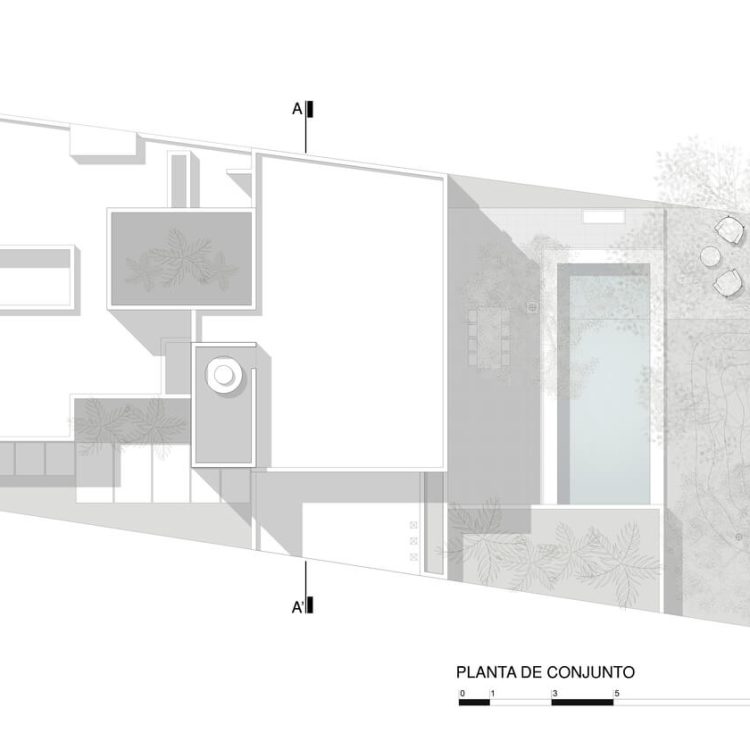

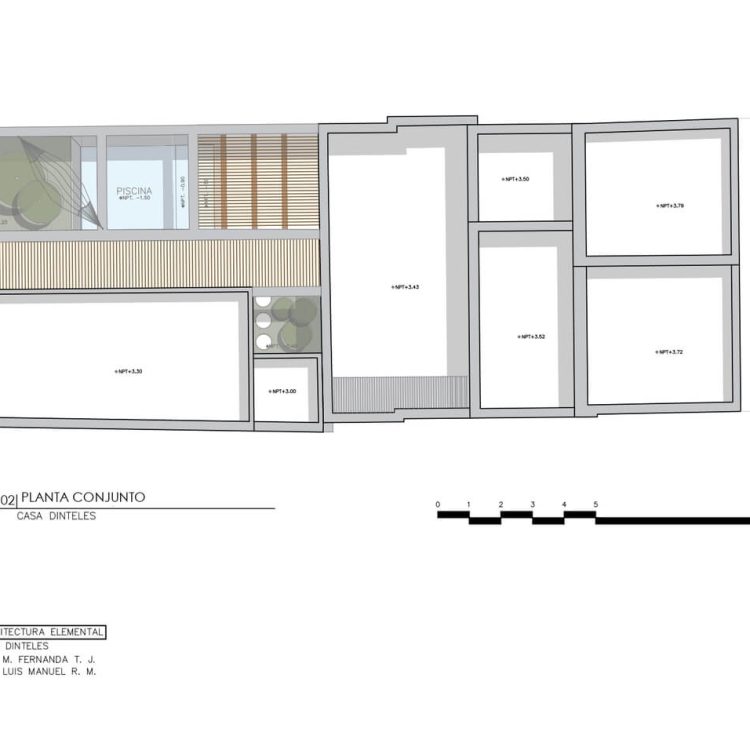

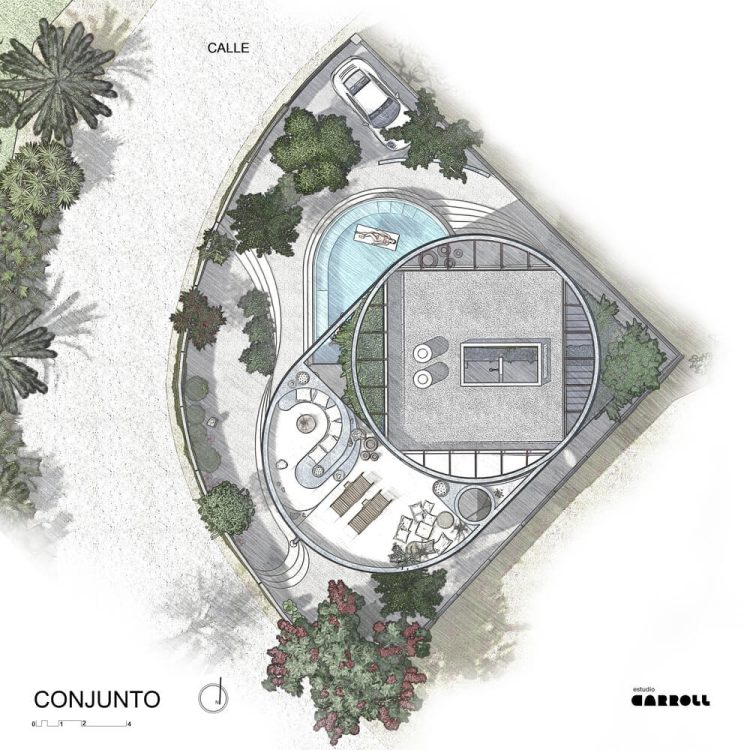

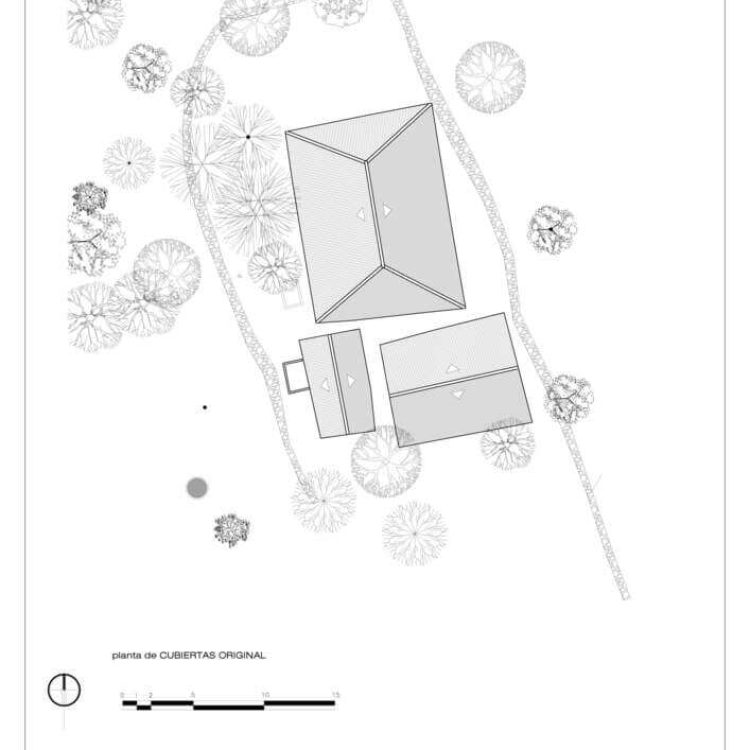

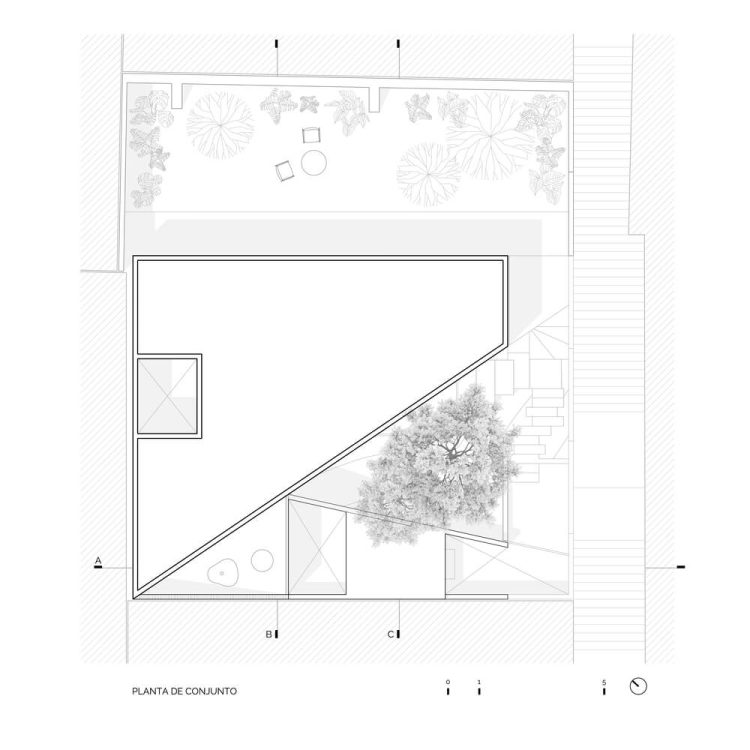

Imágenes
